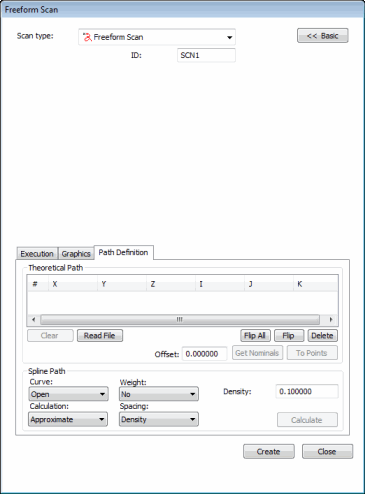

Boîte de dialogue Scanning de forme libre
La boîte de dialogue Scanning de forme libre vous permet de créer facilement sur une surface un parcours que le scanning suivra. Le scanning suit ce parcours. Vous choisissez entièrement ce chemin : il peut être courbe ou droit et avoir beaucoup ou peu de palpages.
Exemple de scanning de forme libre avant un chemin spline :
Scanning de forme libre avant un parcours spline
Exemple de scanning de forme libre après un parcours spline :
Scanning de forme libre après un parcours spline
Pour créer un scanning de forme libre
Cliquez sur Avancé pour afficher les onglets au bas de la boîte de dialogue.
Dans les onglets Exécution et Graphiques, sélectionnez des éléments comme souhaité.
Cliquez sur l'onglet Définition du parcours.
Définissez le parcours théorique. Ajoutez des palpages à la zone Parcours théorique. Pour ce faire, cliquez sur la surface de la pièce dans la fenêtre d'affichage graphique. À chaque clic, un point orange apparaît sur le dessin de la pièce. Dès que vous avez au moins cinq points, le bouton Calculer de la zone Parcours spline est activé.
Si nécessaire, vous pouvez supprimer les points individuels. Pour ce faire, sélectionnez-les un à la fois dans la zone Parcours théorique en appuyant sur la touche de suppression.
Si vous le souhaitez, sélectionnez des options dans la zone Chemin spline et cliquez sur Calculer. Vous créez ainsi une courbe spline le long des points théoriques définis ; les points dans la zone de chemin théorique sont recalculés pour donner un chemin plus facile à suivre par le palpeur.
Cliquez sur Créer pour générer le scanning. Si la méthode de poignet automatique de PC-DMIS est activée mais qu'aucun contact n'est calibré, PC-DMIS affiche un message vous informant quand il ajoute de nouveaux contacts de palpeur ayant besoin d'être calibrés. Dans tous les autres cas, PC-DMIS vous demande s'il doit utiliser le contact calibré le plus proche de l'angle requis ou ajouter un nouveau contact non calibré à l'angle requis.
