Pour scanner la surface le long d'une droite, sélectionnez Insérer | Scanning | Droite. L'onglet DROITE de la boîte de dialogue SCANNING DE BASE s'ouvre :

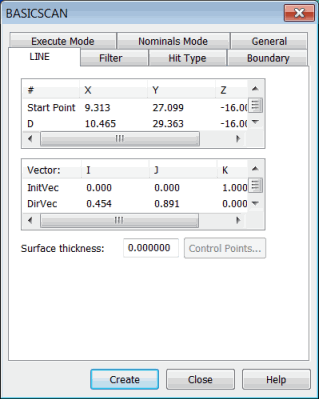

Boîte de dialogue SCANNING DE BASE - Onglet Droite
Ce scanning a besoin d'un point de départ, d'un point de direction et d'un point final. Il prend les point de départ et de fin pour la droite et le point de direction pour calculer le plan de coupe. Le palpeur reste toujours dans le plan de coupe lors du scanning.
Le scanning linéaire de base utilise aussi les vecteurs suivants pour l'exécution :
VecInit : le vecteur de contact initial indique le vecteur de surface du premier point dans le processus de scanning.
VecCoupe : le vecteur de plan de coupe s'obtient en croisant le VecInitial et la droite située entre le point de départ et le point final. À défaut de point final, le système utilise la ligne entre le point de départ et le point de direction.
VecFinal : le vecteur final est le vecteur d'approche au point final du scanning de droite.
VecDir : le vecteur de direction est le vecteur du point de départ au point de direction.
Le vecteur de coupe s'obtient en croisant le vecteur de contact initial et la ligne qui relie le point de départ au point final.
Définition d'un scanning linéaire de base
Cliquez sur le point de départ dans la colonne # et double-cliquez dessus pour entrez une valeur, ou cliquez sur le modèle CAO pour sélectionner un point dans la surface sélectionnée.
Cliquez sur le point de direction (D) dans la colonne # et double-cliquez dessus pour entrez une valeur, ou cliquez sur le modèle CAO pour sélectionner un point dans la surface sélectionnée.
Cliquez sur le point de fin dans la colonne # et double-cliquez dessus pour entrez une valeur, ou cliquez sur le modèle CAO pour sélectionner un point dans la surface sélectionnée.
Modifiez les vecteurs comme nécessaire.
Choisissez les options des autres onglets de la boîte de dialogue SCANNING DE BASE et cliquez sur OK. PC-DMIS insère le scanning linéaire dans la fenêtre de modification.
Ligne de commande de la fenêtre de modification pour un scanning de base linéaire :
SCN5 =BASICSCAN/LINE,NUMBER OF HITS=16,SHOW HITS=NO,SHOWALLPARAMS=YES
<194.592,96.658,0>,<208.587,92.377,0>,CutVec=0.2925585,0.9562476,0,
DirVec=0.9562476,-0.2925585,0
InitVec=0,0,1,EndVec=0,0,1,THICKNESS=0,PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,1
MODE EXEC=RÉAPPRENDRE
BOUNDARY/PLANE,<208.587,92.377,0>,PlaneVec=-0.9562476,0.2925585,0,Crossings=1
TYPEPALPAGE/VECTEUR
NOMS MODE=NOM,10
FIN DU SCANNING
