Vous devez ensuite sélectionner une droite avec au moins deux palpages sur la face avant de la pièce, juste en dessous de l'arête. Ce tutoriel utilise deux palpages.
L'ordre des palpages pour les droites est très important. Il détermine la direction de la droite du premier point au second. PC-DMIS utilise cette information de direction pour créer le système d'axes de coordonnées.
Les bases fléchées rouges montrent deux emplacements de palpage
Dans la fenêtre d'affichage graphique, dans la vue inférieure, placez le pointeur sous l'arête supérieure.
Cliquez sur la face avant de la pièce, juste en dessous de l'arête.
Prenez le premier palpage sur la côté gauche de la face avant.
Prenez le second palpage à droite du premier sur la face avant.
Appuyez sur la touche Fin après deux palpages pour accepter la droite.

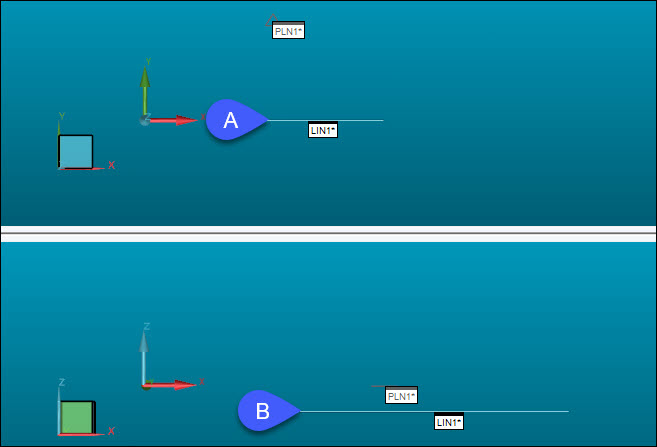

PC-DMIS affiche un ID d'élément (LIN1) et trace une droite dans la fenêtre d'affichage graphique :
A - Droite dans la vue Z+
B - Droite dans la vue Y-
PC-DMIS insère également une commande FEAT/LINE dans la fenêtre de modification.
