(Cet élément appartient à la boîte de dialogue Utilitaires de palpeur , accessible par Insérer | Définition matérielle | Palpeur.)
Le bouton Ajouter outil ouvre la boîte de dialogue Ajouter outil. Pour accéder à ce bouton, cliquez sur le bouton Mesurer dans la boîte de dialogue Utilitaires de palpeur (Insérer | Définition matérielle | Palpeur).

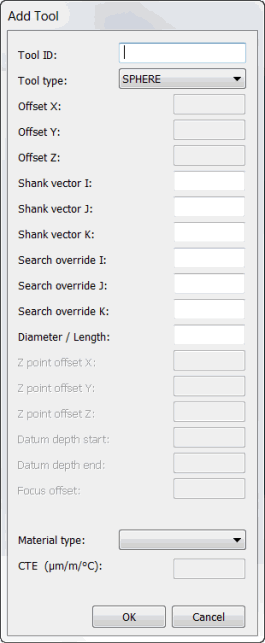

Boîte de dialogue Ajouter outil
La boîte de dialogue Ajouter outil vous permet de stocker des données décrivant les outils de qualification. Chaque outil se voit attribué un numéro d'ID séquentiel.
Une fois un nouvel outil défini, PC-DMIS l'insère la liste Outils disponibles de la boîte de dialogue Mesurer palpeur.
Vous devez définir au moins un contact de palpeur avant de pouvoir mesurer un outil de calibrage.
Pour ajouter un outil dans la liste Outils disponibles, cliquez sur le bouton Ajouter outil afin d'ouvrir la boîte de dialogue Ajouter outil.
Vous pouvez définir ces options :
ID d'outil - Dans cette zone, entrez le nom de l'outil que vous définissez.
Type d'outil - Sélectionnez le type d'outil de calibrage. Certaines options sont uniquement disponibles si vous utilisez un système de palpage spécifique.
SPHÈRE
SPHERE(ARM 2)
POLYHEDRAL
POLYHEDRAL(ARM 2)
RING
RING(ARM 2)
Les outils d'anneau sont uniquement utilisés avec des systèmes de palpage Vision. Voir la documentation de « PC-DMIS Vision » pour plus d'informations sur l'utilisation de cet outil de calibrage.
Décalage X, Y, Z - Ces valeurs X, Y et Z définissent l'emplacement de l'outil de calibrage dans les coordonnées de la machine. Pour recalibrer un contact, mettez en évidence celui-ci dans l'option Liste de contacts actifs. Cliquez sur le bouton Mesurer pour calibrer le contact de palpeur. (Voir « Aperçu de la configuration de votre palpeur ».)
Vecteur de tige I, J, K - Ces valeurs définissent le vecteur de la tige de l'outil. PC-DMIS utilise ces valeurs durant le calibrage en vue d'éviter la tige.
L'élément A illustre la tige sur un outil sphérique.
Rechercher remplacement I, J, K - Ces cases définissent un vecteur utilisé par PC-DMIS pour déterminer l'ordre le plus efficace pour mesurer tous les contacts. Ceci est activé quand vous cochez la case Ordre de calibrage défini par l'utilisateur dans la boîte de dialogue Utilitaires de palpeur. Pour plus d'informations, voir « Case à cocher Ordre de calibrage défini par l'utilisateur ».
Diamètre / Longueur - Cette zone affiche le diamètre ou la longueur d'un outil de calibrage sphérique.
Les options Point Z décalage X, Point Z décalage Y, Point Z décalage Z, Début profondeur. réf., Fin profondeur réf et Décalage focus s'activent seulement si vous exécutez PC-DMIS Vision. Voir la documentation PC-DMIS Vision pour la description de ces options.
Type de matériau - Cette liste contient les types de matériaux standard. Quand vous sélectionnez un matériau, son coefficient d'expansion thermique (CTE) apparaît dans la zone CTE.
