Boîte de dialogue Angularité des dimensions
L'option de menu Insérer | Dimension | Angularité permet de calculer l'erreur d'angularité d'un plan ou d'une droite par rapport à un plan ou une droite de référence. (Si un seul élément est sélectionné ou entré, PC-DMIS utilise le plan de travail actuel comme référence.)
Comme pour la perpendicularité ou le parallélisme, la dimension d'angularité vous permet d'indiquer un angle qui n'est pas de 90° (perpendicularité) ou de 0° (parallélisme). Par exemple, si vous entrez un angle de 45 degrés, PC-DMIS crée une plage de tolérance à 45° et vérifie que les palpages se trouvent dans cette plage.

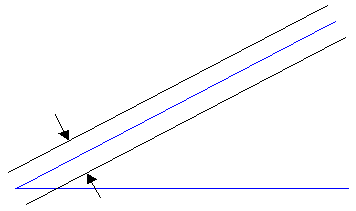

La valeur mesurée est un angle (en bleu). La plage de tolérance d'angularité correspond à deux droites ou plans parallèles (en noir) ne se rejoignant jamais.
