À la recherche de commandes de tolérance géométrique ? Si tel est le cas, voir :

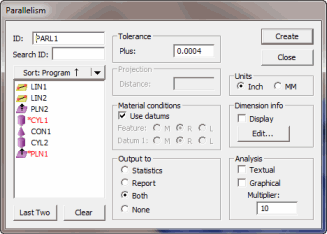

Boîte de dialogue Parallélisme des dimensions
L'option de menu Insérer | Dimension | Parallélisme mesure le parallélisme entre deux éléments. Le second élément est toujours l'élément de référence. Si un seul élément est sélectionné, le plan de travail actuel devient cet élément de référence. Ce type de dimension est considéré unilatéral, à savoir qu'une seule tolérance de valeur positive lui est appliquée.
L'évaluation de parallélisme est tridimensionnelle quel que soit le plan de travail ou l'élément coté.
Pour effectuer une évaluation bidimensionnelle, ou lorsque vous avez besoin d'une prise en charge plus avancée (par exemple, quand vous devez référencer plusieurs données ou souhaitez ajouter le modificateur de plan tangentiel), vous devez utiliser la nouvelle commande de tolérance géométrique. Pour des détails, voir le chapitre « Utilisation de tolérances géométriques » de la documentation PC-DMIS Core.
Rubriques associées :
Déterminer une dimension à l'aide de l'option PARALLÉLISME:
