Cotation de symétrie

À la recherche de commandes de tolérance géométrique ? Si tel est le cas, voir :

ID Feature Search ID Feature List box Last Two button Clear button Tolerance for Symmetry Dimensions Output To area Display check box Edit button Create button Close button Units area Analysis area

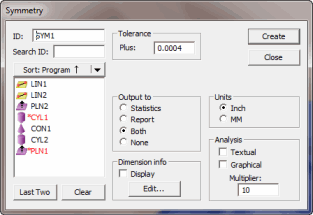

Boîte de dialogue Symétrie des dimensions

L'option de menu Insérer | Dimension | Symétrie calcule la symétrie d'une série de points avec un élément de référence, ou deux droites opposées avec un élément de référence.

Conformément à la cotation géométrique et à la norme en matière de tolérance, le graphique suivant indique la façon dont une dimension de symétrie est interprétée et affichée.

Dimension de symétrie

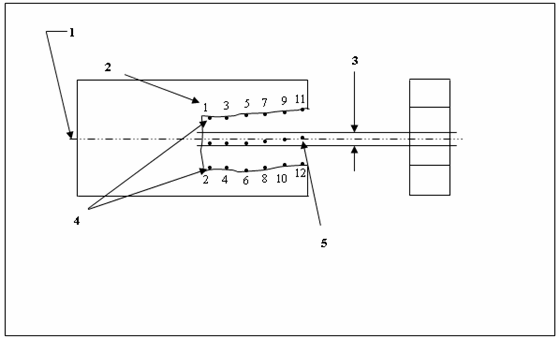

Dimension de symétrie - Interprétation

1 - Plan central de l'élément de référence A.

2 - Ordre de mesure des points.

3 - Zone de tolérance large de 0,8.

4 - Éléments opposés avec des points en alternance.

5 - Points médians dérivés.

Explication du graphique précédent

Dans les limites de taille et RFS, tous les points médians des éléments opposés de l'orifice doivent se trouver entre deux plans parallèles à 0,8 de distance, ces deux plans étant à équidistance du plan de référence A. La tolérance indiquée et la référence peuvent uniquement s'appliquer sur une base RFS.

En raison du mode de définition de la symétrie, PC-DMIS limite les éléments pouvant être utilisés pour la dimension de symétrie. Puisque les points doivent être équidistants par rapport à la référence afin d'obtenir des points intermédiaires à partir de ceux-ci, vous devez sélectionner une série d'éléments dotée de points alternés ou deux droites opposées dotées du même nombre de points.

Rubriques associées :

Cotation d'un élément à l'aide de l'option SYMÉTRIE:

Tolérance positive pour les dimensions de symétrie
