La commande Gabarit d'épaisseur calcule et indique une épaisseur en 2D et la position du gabarit.
La commande Gabarit d'épaisseur requiert un élément primaire et un élément secondaire car PC-DMIS détermine l'épaisseur en perçant l'élément secondaire perpendiculaire à un point du gabarit de l'élément primaire. Quand vous créez une commande Gabarit d'épaisseur, le logiciel montre uniquement les éléments valides à sélectionner dans la boîte de dialogue Gabarit d'épaisseur.
La commande Gabarit d'épaisseur prend uniquement en charge ces types d'éléments :
Scanning d'épaisseur
Scanning linéaire
Profil 2D
Vous pouvez utiliser le scanning linéaire et le profil 2D dans n'importe quelle combinaison. Vous ne pouvez toutefois utiliser que le scanning d'épaisseur sachant qu'il contient des données pour les deux surfaces.
Pour créer une commande Gabarit d'épaisseur :
Créez vos éléments primaire et secondaire.
Sélectionnez Insérer | Gabarit | Épaisseur pour ouvrir la boîte de dialogue Gabarit d'épaisseur.

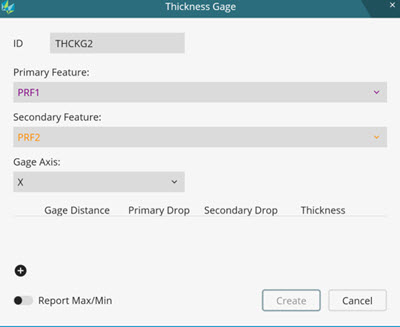

Boîte de dialogue Gabarit d'épaisseur
Vous pouvez aussi accéder à la boîte de dialogue Gabarit d'épaisseur dans la barre d'outils QuickMeasure (Afficher | Barres d'outils | QuickMeasure). Cliquez sur la flèche déroulante Gabarit, puis sur le bouton Gabarit d'épaisseur
.
Sélectionnez les éléments primaire et secondaire dans les listes Élément primaire et Élément secondaire respectives. Le logiciel renseigne les éléments de la liste en fonction du vecteur de surface ou de coupe de l'alignement en cours.
Sélectionnez Axe du gabarit et définissez votre point d'intérêt. Pour des détails, voir « Définition et rapports du point d'intérêt ».
Pour ajouter le gabarit d'épaisseur à votre rapport, cliquez sur le bouton Rapport max/min.
Cliquez sur Créer pour créer le gabarit d'épaisseur.
Une fois la commande Gabarit d'épaisseur créée, le logiciel ajoute les dimensions sélectionnées pour la commande dans la fenêtre de modification :
Exemple de commande Gabarit d'épaisseur dans la fenêtre de modification
PC-DMIS considère les dimensions créées par la commande Gabarit d'épaisseur comme des dimensions internes à la commande. Vous ne pouvez par conséquent pas les supprimer ou les couper/coller dans la fenêtre de modification.
Vous pouvez appuyer sur la touche F9 quand votre curseur se trouve sur la dimension interne pour ouvrir la boîte de dialogue Gabarit d'épaisseur.
PC-DMIS considère les éléments générés par la commande Gabarit d'épaisseur comme des commandes internes. Vous ne pouvez par conséquent pas les utiliser dans des alignements, des constructions, des dimensions et des affectations.
