Pour pouvoir utiliser une référence, vous devez d'abord la définir dans votre routine de mesure. Vous pouvez pour ce faire utiliser la commande de définition de référence (DATDEF). Pour définir une référence et créer cette commande, sélectionnez Insérer | Dimension | Définition des références dans le menu.

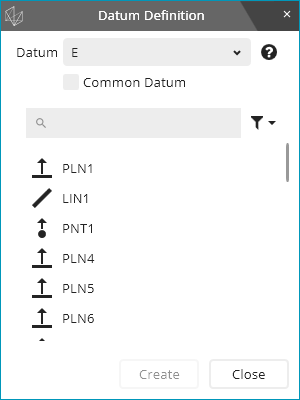

La boîte de dialogue Définition des références s'ouvre :
Dans la zone Référence, entrez ou sélectionnez le nom de la référence.
Dans la liste des éléments de référence, sélectionnez un ou plusieurs éléments.
Si vous sélectionnez un élément, le cadre des références représente une référence unique. Une fois cet élément sélectionné, PC-DMIS filtre la liste d'élément pour qu'elle montre seulement les autres éléments avec les mêmes caractéristiques. Par exemple, si vous sélectionnez un cercle avec un diamètre de 25 mm, il filtre la liste pour montrer les autres cercles du même diamètre. Il vous est ainsi plus facile de sélectionner d'autres éléments similaires afin que votre cadre des références représente un modèle.
Cliquez sur Créer.
Si besoin est, continuez à utiliser la boîte de dialogue afin de créer d'autres références ou des références courantes.
La syntaxe de la commande de définition de référence dans la fenêtre de modification peut ressembler à ce qui suit :
DATDEF/A,FEATURES=PLN2,,
Référence - Cette zone définit le nom du cadre des références. Il s'agit normalement d'une lettre comme E ou d'une séquence de lettres comme BG.
Référence courante - Cette case à cocher vous permet de définir une référence courante. Si vous la cochez, la liste d'éléments ne montre plus d'éléments ; à la place, elle montre les références que vous avez déjà définies et les éléments associés aux références.

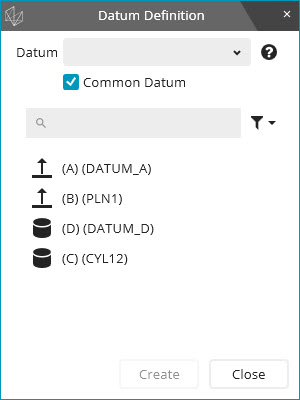

Boîte de dialogue Définition des références avec la case Référence courante cochée
Par exemple, pour définir la référence courante A-B, définissez d'abord la référence A, puis la référence B, puis cochez la case Référence courante. Dans la liste des références disponibles, sélectionnez la référence A puis la référence B pour définir la référence courante A-B.
Si vous utilisez une référence courante, la syntaxe de la commande de définition de référence dans la fenêtre de modification peut ressembler à ce qui suit :
DATDEF/A-B,FEATURES=DATUM_A,PLN1,
