L'onglet Valeurs nominales de la boîte de dialogue Tolérance géométrique est disponible pour les tolérances de position et pour les tolérances géométriques qui ont une tolérance de taille.

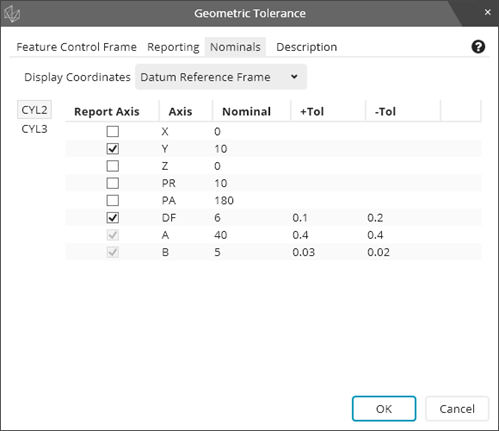

Il ressemble à ce qui suit :
Cette liste contrôle le système de coordonnées dans lequel les valeurs nominales sont signalées. Vous pouvez basculer entre Cadre de tolérance et Alignement en cours pour changer les valeurs nominales affichées.
Quand vous cliquez sur OK ou sur Créer, PC-DMIS change le système de coordonnées dans lequel les résultats sont indiqués.

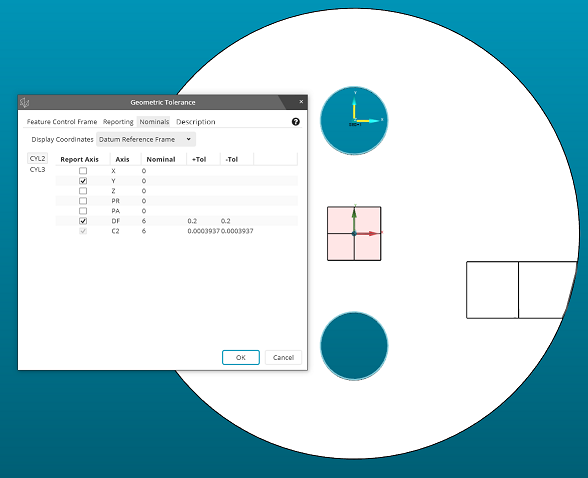

Vous pouvez voir les deux systèmes de coordonnées dans la fenêtre d'affichage graphique, comme suit :
Dans l'image ci-dessus, le trièdre pour l'alignement en cours se trouve au centre de la pièce. Le trièdre pour le système de coordonnées du cadre de tolérance est affiché dans le trou supérieur.
Le trièdre n'est pas mis à jour de façon dynamique quand vous utilisez la boîte de dialogue Tolérance géométrique. Vous devez cliquer sur Créer ou sur OK pour voir le trièdre mis à jour.

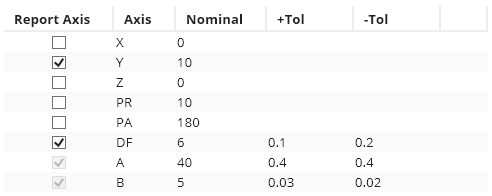

Le tableau d'entrées vous permet de faire ce qui suit :
Afficher les emplacements nominaux des éléments considérés dans les coordonnées d'affichage choisies.
Contrôler les tolérances de taille des éléments considérés et des éléments de référence.
Déterminer les axes à inclure dans le rapport.
Vous pouvez contrôler l'élément considéré à afficher à l'aide des onglets sur la gauche. Chaque élément a un petit onglet sur lequel vous pouvez cliquer, comme suit :
L'onglet de chaque élément vous permet d'afficher l'emplacement nominal de l'élément considéré.
La colonne Axe de rapport du tableau de valeurs nominales détermine si cet axe doit être inclus dans le rapport. Vous pouvez cocher les cases pour afficher les informations souhaitées.
La colonne Axe du tableau de valeurs nominales contient les noms des axes que vous pouvez signaler. Ces noms correspondent aux éléments suivants :
X - Désigne la coordonnée X.
Y - Désigne la coordonnée Y.
Z - Désigne la coordonnée Z.
PR - Désigne le rayon polaire.
PA - Désigne l'angle polaire.
DF - Désigne le diamètre de l'élément (ou taille).
Comme vous le voyez dans l'image ci-dessous, les noms des références se trouvent aussi dans la colonne Axe :
Seuls des éléments de référence de taille sont visibles. La case à cocher Axe de rapport n'est pas disponible pour ces lignes.
La colonne Valeur nominale du tableau contient les valeurs nominales des axes à signaler, ainsi que les tailles nominales des éléments de référence de taille.
La colonne Tol+ du tableau contient les tolérances de taille positives des éléments considérés et des éléments de référence de taille. Vous pouvez modifier les tolérances de taille positives ici.
La colonne Tol- du tableau contient les tolérances de taille négatives des éléments considérés et des éléments de référence de taille. Vous pouvez modifier les tolérances de taille négatives ici.
La case à cocher Tol négatives affichent négatif dans l'onglet Dimension de la boîte de dialogue Options de configuration applique la même chose ici que dans l'onglet Cadre de contrôle d'élément. Pour des informations, voir la rubrique « Onglet Cadre de contrôle d'élément ».
Quand elle est décochée, les tolérance négatives sont normalement positives.
Quand elle est cochée, les tolérance négatives sont normalement négatives.
