L'objet DimensionHistogram affiche, dans un graphique à barres d'histogramme, le nombre de déviations dans chacune des zones de tolérance.
Exemple d'histogramme
Lorsqu'une dimension ne possède qu'une valeur de tolérance (comme une dimension de forme), PC-DMIS affiche la bande de tolérance sous forme de plage et pas à un emplacement fixe. PC-DMIS n'affiche pas TOL POS ou TOL NÉG dans l'histogramme, mais montre à la place l'en-tête « ZONE TOLÉRANCE » en haut et inclut un emplacement pour la valeur moyenne, comme suit :

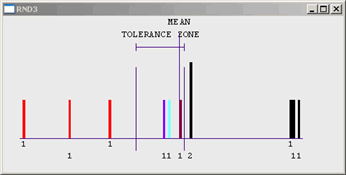

Exemple d'histogramme avec une seule tolérance
Insertion de l'objet DimensionHistogram
Servez-vous de l'éditeur de modèles d'étiquette pour un modèle d'étiquette nouveau ou existant, puis ajoutez et redimensionnez l'objet DimensionHistogram afin qu'il apparaisse verticalement ou horizontalement dans la zone d'affichage de votre éditeur de modèles d'étiquette. Utilisez ensuite la boîte de dialogue Éditeur de l'arborescence de règles pour un modèle de rapport nouveau ou existant, afin d'indiquer dans quelles conditions (pour quelles dimensions) PC-DMIS l'appellera et l'affichera. Voir la rubrique « À propos de l'éditeur d'arborescence de règles », dans ce chapitre pour en savoir plus sur la procédure à suivre.
DimensionHistogram Les objets sont uniquement disponibles pour les dimensions qui ne sont pas directement calculées à l'aide de palpages individuels de leurs éléments, telles que des dimensions d'emplacement, de position et des dimensions saisies au clavier.
Changement des couleurs de l'histogramme
Pour voir comment ces zones de tolérance sont définies ou changer les couleurs représentant chacune d'elles, voir la rubrique « Modification des couleurs de dimensions », au chapitre « Modification de l'affichage CAO ».
Propriétés
Les propriétés spécifiques à cet objet sont indiquées ci-dessous.
HatchStyle
Semblable à ce qui est décrit à la rubrique « Objet Ellipse ».
