Essayez d'abord d'exécuter PC-DMIS avec l'entrée DebugDCI définie à True. Un fichier de débogage nommé UG_DCI.txt est ainsi créé dans le répertoire contenant le fichier exécutable de l'application PC-DMIS.
Pour définir cette entrée, voir « Utilisation de l'entrée DebugDCI » dans la documentation de l'éditeur de réglages PC-DMIS.
Problème
Quand vous importez un fichier de pièce NX, vous obtenez ce message d’erreur : « ERREUR - Fichier d'exécution NX introuvable ! »
Causes possibles
La variable d'environnement UGII_ROOT_DIR est-elle correctement définie ?
Le processus d’installation de NX définit cette variable d’environnement. PC-DMIS s’en sert pour localiser le fichier d’exécution NX. Pour vérifier la valeur, ouvrez une fenêtre d’invite de commande et tapez echo %UGII_ROOT_DIR, puis appuyez sur Entrée. Si la variable d'environnement est correctement installée, la fenêtre d’invite de commande renvoie le chemin la contenant (C:\ugs180\UGII\).
Le fichier exécutable NX figure-t-il à l’emplacement indiqué ?
Le fichier exécutable NX libufun.dll doit se trouver dans le dossier %UGII_ROOT_DIR%. Pour le vérifier, ouvrez une fenêtre d’invite de commande et tapez dir %UGII_ROOT_DIR%, puis appuyez sur Entrée. Des informations sur le fichier libufun.dll doivent s’afficher dans la fenêtre d’invite de commande.
Possédez-vous les fonctions sous licence NX requises ?
Les fonctions sous licence requises figurent dans le tableau Exigences minimales de licence. You Vous pouvez vérifier si le gestionnaire de licences est en cours d'exécution et si les fonctions sous licence requises sont disponibles à l'aide d'un utilitaire nommé LMTOOLS fourni par NX. To Pour exécuter cet utilitaire, ouvrez lmtools.exe depuis le répertoire UGFLEXLM. Une fois l'exécution lancée, cliquez sur l'onglet Server status, puis sur le bouton Perform Diagnostics. LMTOOLS affiche les fonctions qu'inclut votre licence, le cas échéant. For more information about LMTOOLS, see your "UG FLEXLM User Guide".
Le fichier de pièce NX est-il corrompu ?
NX fournit un outil nommé UG_INSPECT.EXE qui détermine si les fichiers de pièces NX sont corrompus. Cet outil se trouve dans le dossier UGII de NX et s’exécute dans une fenêtre d’invite de commande. Pour obtenir des informations sur cet outil, ouvrez une fenêtre d’invite de commande et tapez ug_inspect –help, puis appuyez sur Entrée.

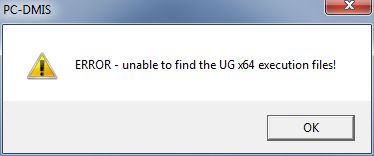

Si vous obtenez le message d'erreur « ERREUR - impossible de trouver les fichier d'exécution UG x64 ! », la version de PC-DMIS que vous exécutez est 64 bits, mais vous tentez d'appeler la version 32 bits de la DCI NX. Installez dans ce cas la version 64 bits du logiciel DCI NX.
