Éléments 2D utilisant l'angle d'incidence maximum

Les éléments automatiques Laser possèdent une zone de coupe horizontale et verticale. PC-DMIS évalue au départ tous les points scannés dans la zone de coupe.

Pour les éléments 2D (cercles et logements), ce réglage compare la normale estimée de chaque point scanné à la normale de la surface théorique des éléments.

PC-DMIS exclut les points avec un vecteur qui tombent en dehors de cet angle lors de la mesure de l'élément.

Sur une pièce en tôle scannée des deux côtés, un cercle automatique Laser a été créé.

Extraction d'élément - La zone de coupe verticale est définie de façon à inclure les écarts de la pièce, et est dans ce cas plus grande que l'épaisseur de la tôle.

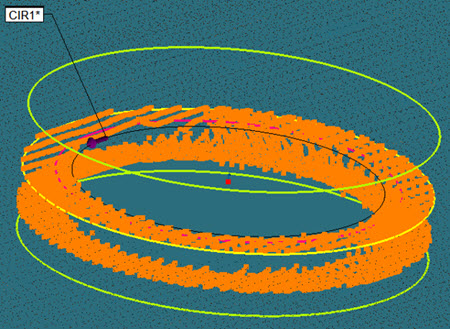

Dans cette image, aucun angle d'incidence maximum n'est utilisé :

Comme les normales des points scannés ne sont pas prises en compte, le cercle extrait se sert des données des deux côtés de la pièce.

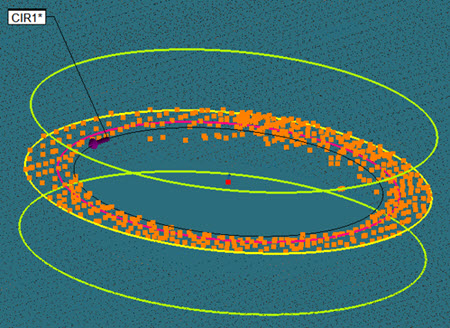

Dans cette image, un angle d'incidence maximum de 75 degrés est utilisé :

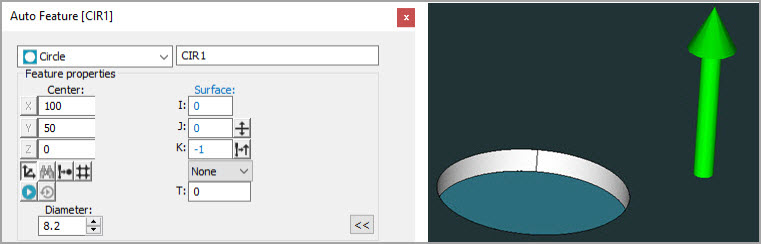

PC-DMIS compare la normale estimée de chaque point dans la zone de coupe au vecteur théorique de surface de cercle automatique laser. PC-DMIS n'utilise pas les points avec un vecteur tombant dans cet angle pour le calcul d'élément.
