Vous pouvez mesurer une fraction d'un cercle automatique laser. Vous devez éventuellement mesurer une fraction d'un cercle dans ces cas :
Les angles de début et de fin sont déjà définis sur le modèle CAO.
Un cercle complet est défini sur le modèle CAO, mais les données de nuage de points ne sont pas cohérentes.
Les angles de début et de fin ne sont pas correctement définis sur le modèle CAO.
Ci-après les éléments et les paramètres que vous pouvez utiliser pour mesurer une fraction :
Cliquez une fois sur le modèle CAO afin de permettre à PC-DMIS d'apprendre les angles de début et de fin.
Définissez les angles de début et de fin. Vous pouvez entrer les angles dans les zones Angle début et Angle fin dans la zone Propriétés de mesure de la boîte de dialogue Élément auto. Pour plus d'informations sur ces zones, voir « Paramètres spécifiques au cercle ».
Modifiez tous les cercles automatiques laser, y compris la direction (sens horaire ou sens anti-horaire). Pour plus d'informations, voir « Paramètres spécifiques au cercle ».
Un nuage de points représentant une pièce entière contient des millions de points. PC-DMIS transmet tous les paramètres à la routine de ségrégation. Une routine de ségrégation est un extrait de code qui crée un sous-ensemble du nuage de points donné. Les paramètres de coupe horizontale et verticale limitent le sous-ensemble. PC-DMIS extrait ensuite l'élément géométrique de ce sous-ensemble. L'opération résulte plus simple et plus rapide que depuis un nuage de points entier.
Exemple de mode commande
Ci-après un exemple de la fenêtre de modification en mode commande :
CIR_PARA_1 =FEAT/LASER/CIRCLE/DEFAULT,CARTESIAN,IN,LEAST_SQR
THEO/<-26,51.094,-11.344>,<-1,0,0>,4
ACTL/<-26.013,50.113,-11.55>,<-0.9578033,0.0757769,-0.2772556>,2.177
TARG/<-26,51.094,-11.344>,<-1,0,0>
DEPTH=0,START ANG=200,END ANG=340
ANGLE VEC=<0,0,1>
DIRECTION=CCW
SHOW FEATURE PARAMETERS=YES
SURFACE=THICKNESS_NONE,0
RMEAS=NONE,NONE,NONE
GRAPHICAL ANALYSIS=YES,0.5,0.01,0.01
SHOW_LASER_PARAMETERS=YES
REFERENCE ID=COP1
HORIZONTAL CLIPPING=2,VERTICAL CLIPPING=1
RINGBAND=ON,INNER OFFSET=0.5,OUTER OFFSET=1.5
OUTLIER REMOVAL=OFF
REMOVE POINTS WITH NORMALS OUTSIDE=OFF
Exemple de mode résumé
Ci-après un exemple de la fenêtre de modification en mode résumé :
FEAT/LASER/CIRCLE/DEFAULT,CARTESIAN,IN,LEAST_SQR
THEO/<-26,51.094,-11.344>,<-1,0,0>,4
ACTL/<-26.013,50.113,-11.55>,<-0.9578033,0.0757769,-0.2772556>,2.177
TARG/<-26,51.094,-11.344>,<-1,0,0>
DEPTH=0,START ANG=200,END ANG=340
ANGLE VEC=<0,0,1>
DIRECTION=CCW
Exemple de sélection CAO
Ci-après un exemple de boîte de dialogue Élément automatique, de modèle CAO et de fenêtre de modification :

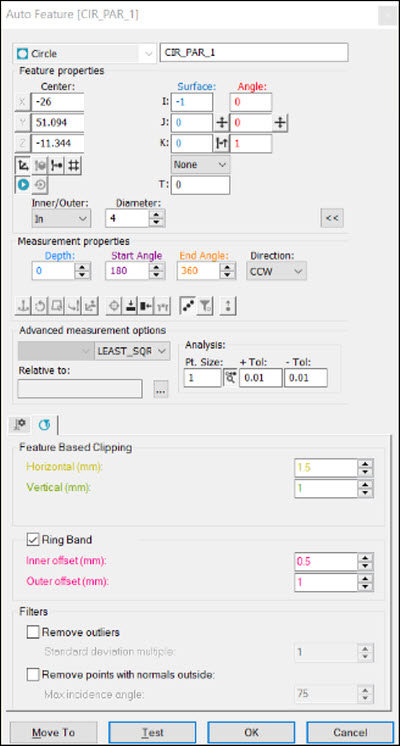

Boîte de dialogue Élément automatique

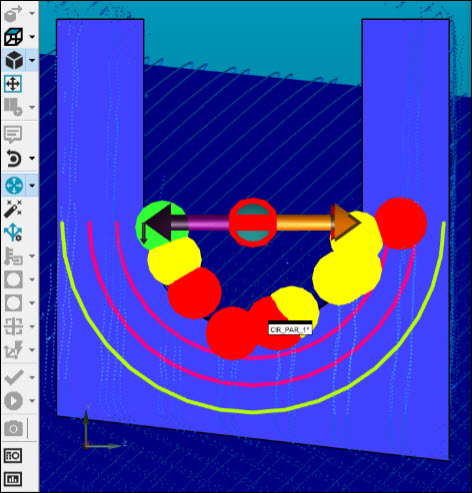

Modèle CAO

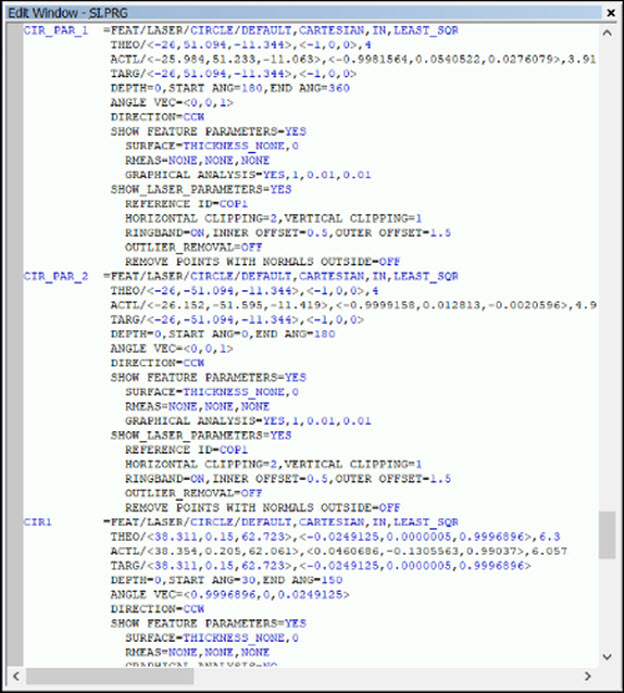

Fenêtre de modification
Exemple de variation de pièce
Ci-après un exemple de boîte de dialogue Élément automatique, de modèle CAO et de fenêtre de modification pour la suppression de la variation de pièce :

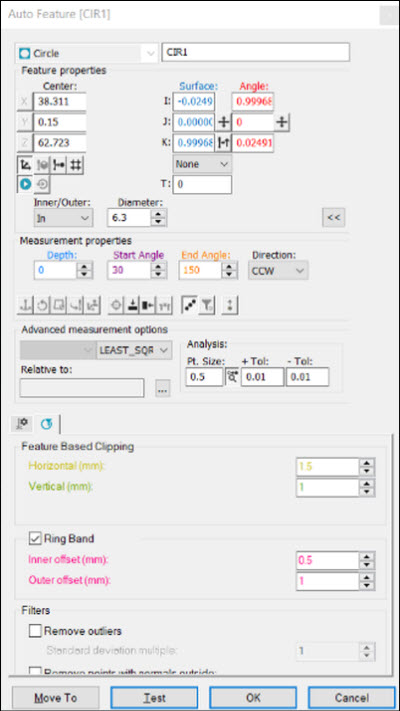

Boîte de dialogue Élément automatique

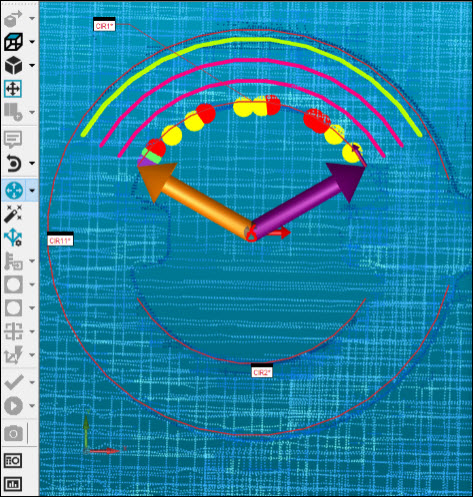

Modèle CAO

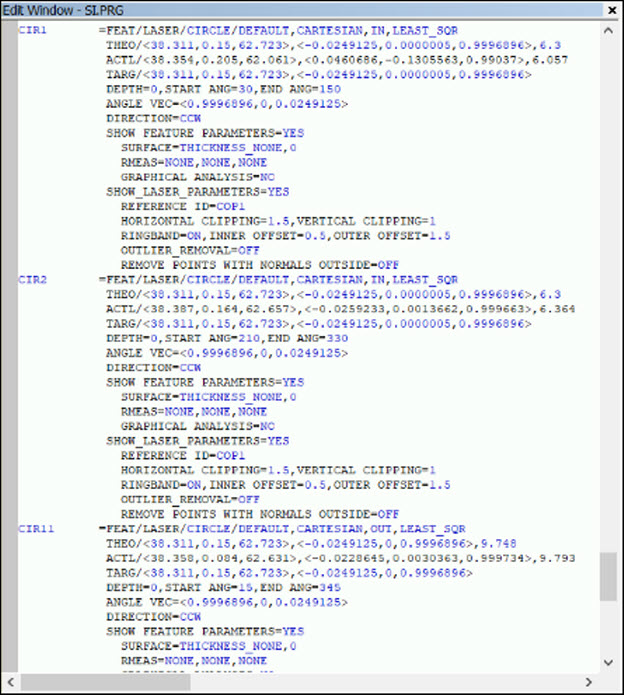

Fenêtre de modification
