Chemins d'accès de cylindre automatique

Mesures de cylindres

Réglez la fenêtre de traitement dans la vue Laser pour inclure le plus de surface cylindrique possible. Le plan Laser doit être plutôt perpendiculaire à l'axe du cylindre (écart < 30 degrés). En fonction du diamètre du cylindre, PC-DMIS suit l'un de ces chemins lors de la mesure :

Chemin 1 : Scanning simple

Cylindres avec un diamètre inférieur à la partie utilisable de la bande. A correspond au mouvement du scanning.

Chemin 2 : Scanning multiple

Des cylindres avec un diamètre supérieur à la partie utilisable de la bande

Lorsque vous effectuez un scanning laser d'un élément avec un poignet Tesastar, la meilleure direction de scanning peut se trouver le long du vecteur de l'élément ou perpendiculaire à lui. Ceci dépend toutefois de la capacité de la tête à pivoter vers un angle vous permettant de scanning dans une direction perpendiculaire à l'orientation de la bande.

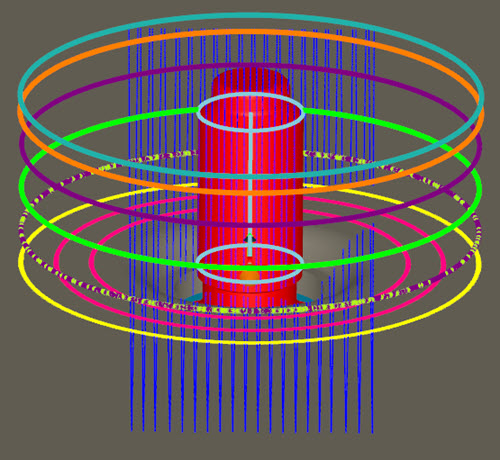

Exemple de création de parcours pour le cylindre laser directement mesuré à l'aide d'un poignet auto :

Mesures d'arbres

Scanning simple

Réglez la fenêtre de traitement dans la vue Laser pour inclure le plus de surface cylindrique possible. Le plan laser doit être orienté d'environ 30~60 degrés par rapport à l'axe du cylindre. Le scanning doit capturer la région du plan de base de l'arbre où le cylindre est monté.

Scanning laser d'un seul passage sur le cylindre de l'arbre
