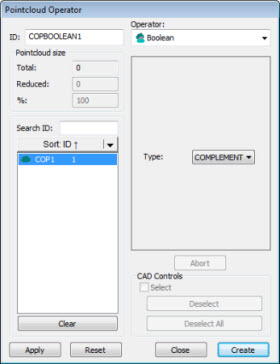

Boîte de dialogue Opérateur Nuage de points - Opérateur Boolean
Le logiciel applique cette opération sur un ou plusieurs opérateurs ou commandes COP que vous sélectionnez.
L'opérateur booléen fonctionne avec les données d'un nuage de points seulement, ou de commande faisant référence au même nuage de points. Les opérations booléennes entre les données dans différents nuages de points ne sont pas autorisées.
Imaginez par exemple que vous avez deux nuages de points nommés COP1 et COP2, définis dans votre routine de mesure avec des ensembles différents de données de nuage de points. Si vous créez deux objets COPSELECTION à partir de COP1 et nommés COPSELECTION1 et COPSELECTION2, vous pouvez utiliser l'opérateur booléen sur COP1 et un ou les deux objets COPSELECTION puisqu'ils sont créés à partir du même ensemble de données. Vous ne pouvez toutefois pas utiliser l'objet COP2 car il se base sur un ensemble de données de nuage de points distinct.
PC-DMIS vous permet de changer manuellement les références COP de la commande booléenne dans la fenêtre de modification, à condition qu'elles partagent le même ensemble de données. Dans le cas contraire, PC-DMIS restaure la référence originale.
Pour appliquer l'opération booléenne à un nuage de points, cliquez sur le bouton Opération booléenne Nuage de points (
) dans la barre d'outils Nuage de points.
L'opérateur BOOLEAN utilise l'option suivante :
Type - Il s'agit d'une liste d'options de type booléen. Sélectionnez un type dans la liste que vous voulez appliquer :
COMPLEMENT – Ce type génère les points invisibles dans une seule commande sélectionnée.
UNITE – Quand il est appliqué aux deux commandes sélectionnées, ce type génère un ensemble de points de données contenant tous les points dans ces commandes.
INTERSECT – Ce type génère l'ensemble des points de données possédant le même emplacement dans les deux commandes sélectionnées.
DIFFERENCE - Ce type supprime de la première commande sélectionnée tous les points en commun avec la seconde commande sélectionnée.
Cliquez sur Créer après avoir modifié la commande pour insérer une commande COP/OPER,BOOLEAN dans la fenêtre de modification.
Par exemple :
COPBOOLEAN1=COP/OPER,BOOLEAN,UNITE,SIZE=0
REF,COPOPER2,COPOPER3,,
