Le logiciel extrait les points de départ et de fin nominaux et mesurés du gabarit d'étrier quand :
Vous créez l'étrier
Vous exécutez l'étrier dans la routine de mesure
Le logiciel utilise les points de départ et de fin pour calculer le point médian. PC-DMIS projette ensuite le point médian sur l'axe sélectionné.
Ces points ne sont pas des éléments individuels dans la fenêtre de modification. Il s'agit de composants internes du gabarit d'étrier.
Le point de départ, le point médian et le point de fin apparaissent automatiquement comme des points de décalage construits dans les boîtes de dialogue Dimension, Construction et Alignement. Vous pouvez coter les points et les utiliser dans un alignement best fit ; par exemple, quand vous alignez une pièce moulée avec du matériau en trop.
Les exemples suivants montrent différents usages des points de départ, médian et de fin de l'étrier lors de la création d'éléments et d'alignements :

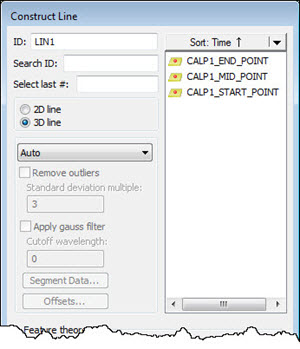

Exemple d'options pour les points de départ, médian et de fin lors de la création d'un élément construit
Exemple d'options pour les points de départ, médian et de fin lors de la création d'une dimension d'emplacement d'élément
Exemple d'options pour les points de départ, médian et de fin lors de la création d'un alignement
Cet exemple montre l'usage des méthodes de contrainte et de décalage lors de la définition d'un étrier :

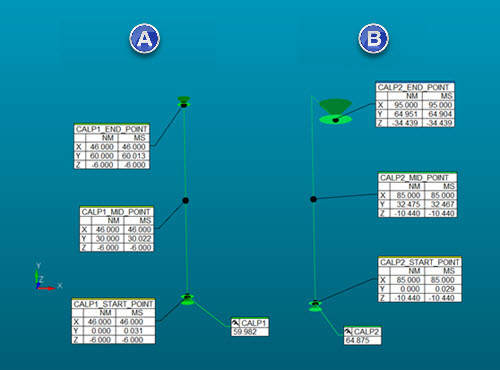

Exemples de points d'étrier avec les méthodes de contrainte (gauche) et de décalage (droite)
(A) - Points de fin de l'étrier 1 contraints à l'axe Y
(B) - Points de fin de l'étrier 2 décalés de l'axe Y
