Profondeur : Définit la profondeur à utiliser lors du calcul du point d'arête. Ceci correspond à la visualisation graphique en bleu dans la fenêtre d'affichage graphique. Avec une profondeur de 0, cet élément est calculé à la hauteur du plan de surface, à l'aide de données se trouvant à la profondeur la plus basse possible par rapport au plan de surface. Une autre profondeur fera en sorte qu'elle soit calculée à cette profondeur.
Espacement : Contrôle la taille de la zone que PC-DMIS utilise pour calculer le vecteur normal de l'élément. Ceci correspond à la visualisation graphique en violet dans la fenêtre d'affichage graphique.
Creux : Vous permet de définir l'emplacement de la zone que PC-DMIS utilise pour calculer le vecteur normal de l'élément. Ceci correspond à la visualisation graphique en rouge dans la fenêtre d'affichage graphique.

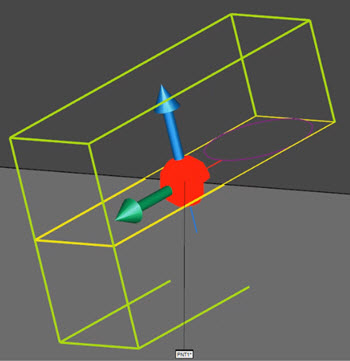

Exemple de point d'arête avec les visualisations graphiques Profondeur, Espacement et Creux utilisées dans la fenêtre d'affichage graphique
Remarques sur l'analyse graphique et l'extraction d'éléments de points d'arête
Si vous ne voyez pas de points d'analyse graphique calculés dans le plan d'arête, prenez en compte ce qui suit :
Points de droite d'arête - Tous les points de droite d'arête sur le plan de référence renvoyés par l'extracteur d'élément sont affichés. Pour l'analyse, PC-DMIS calcule les points de droite d'arête à l'aide de la distance (valeur Creux) du centre du plan de référence (centre de la zone de surface circulaire défini par la valeur Espacement) à la droite d'arête.
Points de plan de référence - Si la valeur Espacement est 0,0, les points de plan de référence ne sont pas affichés. Si la valeur Espacement n'est pas 0,0, PC-DMIS extrait les points de plan de référence du nuage de points en appliquant les règles suivantes avec les données statistiques de plan renvoyées par l'extracteur d'éléments :
Règle 1 : PC-DMIS ignore tous les points en dehors d'un
cylindre imaginaire.
Règle 2 : PC-DMIS ignore tous les points à une distance d'un plan imaginaire supérieure à la valeur d'erreur de plan maximum.
Règle 3 : PC-DMIS réduit de façon uniforme tous les points restants dépassant le nombre autorisé (19 900).
Pour l'analyse, PC-DMIS calcule chaque point de plan de référence à l'aide de la distance au plan de référence et au plan de surface mesuré.

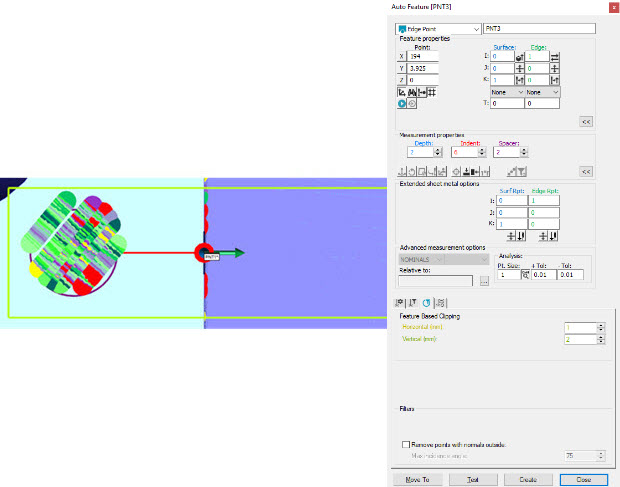

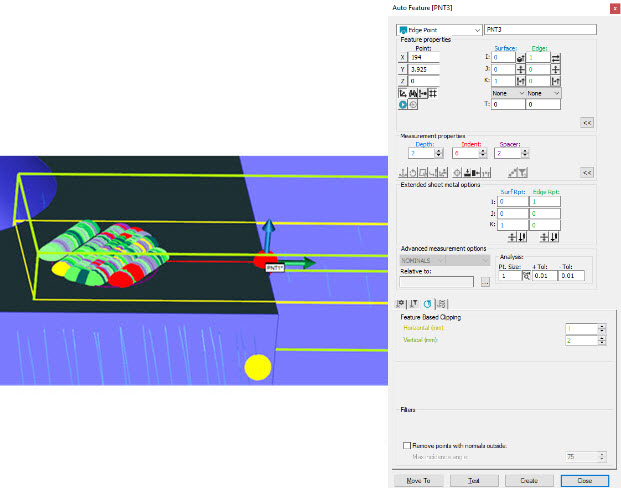

Les deux images suivantes montrent l'analyse graphique laser du point d'arête :
