Cet algorithme peut calculer le point de surface en plaçant une variété de courbures sur les points de scanning dans la zone circulaire définie par les paramètres de coupe horizontale et verticale.
Cette méthode est particulièrement utile pour calculer des points de surface sur des surfaces de filet.
Les images ci-dessous montrent les résultats comparatifs d'algorithmes appliqués à un point sur une surface de courbure double filetée pour ce qui suit :
Point de surface étendu
Point de surface sphérique étendu
Surface plane étendue

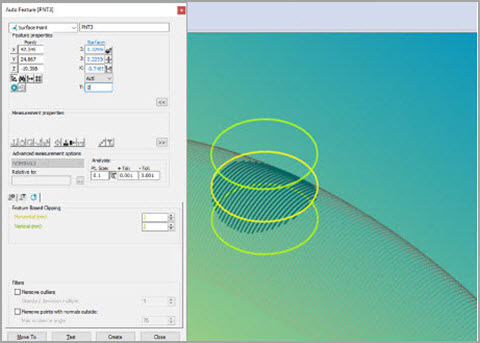

Détails du point de surface étendu

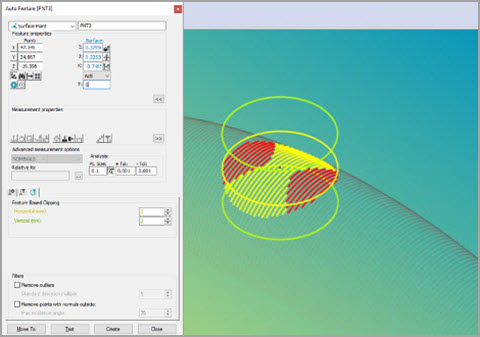

Détails du point de surface sphérique étendu

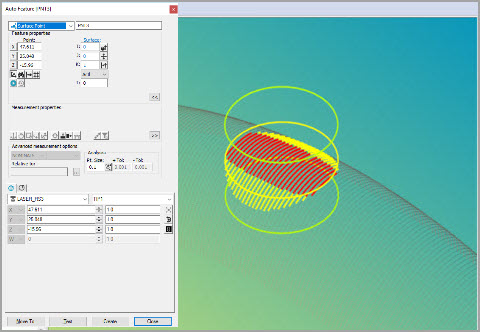

Détails du point de surface plane étendu

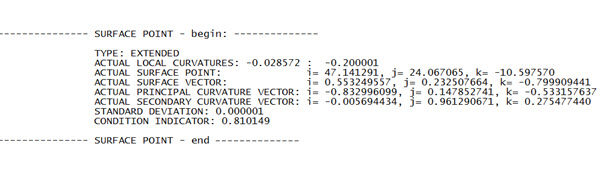

Si un fichier journal est activé, des résultats supplémentaires du calcul des points de surface étendue sont disponibles dans le fichier WaiFE_Debug.txt, qui se trouve dans le dossier C:\ProgramData\Hexagon\PC-DMIS\2023.2\NCSensorsLogs\FeatureExtractor :
La valeur de l'indicateur de condition (IC) est un nombre compris entre 0 (zéro) et 1 inclus. Il indique la qualité des distributions des points. 0 (zéro) indique une mauvaise distribution et 1 une bonne distribution. Généralement, une valeur supérieure à 0,4 est considérée acceptable.
