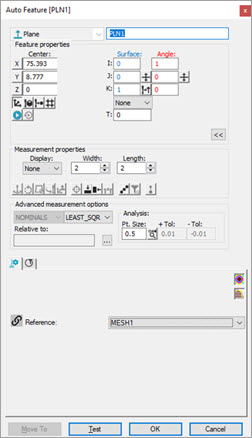

Vous pouvez extraire un élément automatique laser d'un objet de données de maillage via la boîte de dialogue Élément automatique laser.
Pour des détails sur l'extraction de points de surface automatiques depuis un objet de données de maillage, voir « Extraction d'un point de surface automatique laser d'un maillage ».
Si votre routine de mesure inclut un seul maillage, PC-DMIS le prend par défaut comme objet de données de référence. S'il y a un ou plusieurs COP et un ou plusieurs objets de données de maillage, vous devez sélectionner l'objet de données de référence correct dans la liste Référence de l'onglet Extraction d'élément dans la boîte à outils palpeur.
Lorsque PC-DMIS extrait un élément automatique laser d'un objet de données de maillage, il prend d'abord en compte tous les sommets des triangles dans la zone d'extraction définie par des coupes horizontales et verticales. Pour afficher les points qui tombent dans la zone d'extraction, cliquez sur le bouton Afficher/masquer points isolés (
) dans l'onglet Propriétés de scanning laser.
Cliquez sur le bouton Tester pour mesurer l'élément et afficher ses points mesurés.
Exemples d'éléments extraits d'un objet de données de maillage
Exemple de cylindre automatique extrait d'un objet de données de maillage
Exemple de plan automatique extrait d'un objet de données de maillage
Les points orange montrent des points isolés dans la zone d'extraction.
Les points verts montrent des points mesurés quand PC-DMIS effectue un test car vous cliquez sur le bouton Tester.
