Analyse graphique de niveau et écart

L'analyse de niveau et écart est divisée en trois parties. Consultez le diagramme au bas de cette rubrique :

Écart - Dans la partie Écart, les points analysés sont centrés sur le point d'écart et orientés le long du vecteur d'écart. La hauteur de la zone équivaut à 60 % de la longueur de l'écart. La largeur équivaut à 130 % de la longueur.
Niveau maître - Dans cette partie, les points sont analysés dans une zone qui commence par le point sur le côté maître dans le sens contraire du vecteur d'arête maître. La longueur équivaut à 60 % de la longueur d'écart.
Niveau de jauge - Dans cette partie, les points sont analysés dans une zone qui commence par le point sur le côté de la jauge dans le sens contraire du vecteur d'arête maître. La longueur équivaut à 60 % de la longueur d'écart.

L'analyse de niveau et écart est effectuée à l'aide des éléments mesurés ci-après.

PC-DMIS calcule la distance du point mesuré Niveau et écart depuis ces quatre plans de référence mesurés :

Les deux premiers plans correspondent aux plans de référence d'analyse d'écart définis à partir des deux points de distance minimum (où la distance d'écart est calculée) et du vecteur d'écart mesuré.
Le troisième plan correspond au plan de référence d'analyse du côté maître mesuré. Il est défini par le point sur le côté maître mesuré et le vecteur de surface sur le côté maître mesuré.
Le quatrième plan correspond au plan de référence d'analyse du côté de la jauge mesuré. Il est défini par le point sur le côté de la jauge mesuré et le vecteur de surface sur le côté de la jauge mesuré.

Pour réduire le temps d'analyse, PC-DMIS utilise uniquement les points les plus proches du plan de coupe (moins de 0,5 mm ou 0,19685 pouces).

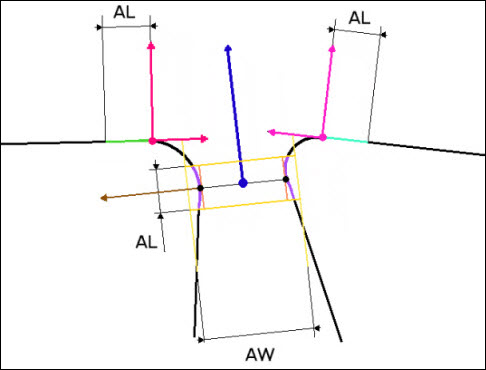

Diagramme d'analyse graphique :
