Pour un exemple visuel de ces paramètres, voir les figures ci-dessous.
Niveau - Cette zone indique la différence de hauteur entre deux pièces de tôle raccordées. La valeur de niveau est positive ou négative, selon si le niveau est supérieur ou inférieur au côté « maître ».
Écart - Cette zone indique la distance (dans un même plan) entre deux pièces de tôle raccordées.
Creux - Il indique la distance depuis l'arête de l'écart où PC-DMIS mesure le niveau.
Espacement - Il s'agit d'un cercle au point de creux servant à calculer les valeurs perpendiculaires à la surface employées dans le calcul.
Dir écart (vecteur) - Ces zones dans la zone Propriétés élément définissent la direction de l'écart.

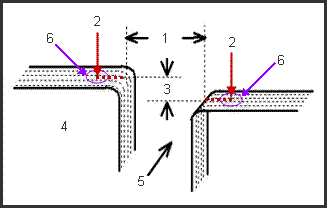

Diagramme Niveau et écart
Touche :
1 - Écart
2 - Creux
3 - Niveau (négatif à gauche)
4 - Côté maître
5 - Vecteur de coupe
6 - Espacement
Le côté « maître » est toujours à gauche de la direction du scanning/écart.
La direction du scanning dépend de celle du vecteur de coupe, et non de celle de la bande laser.
Direction du scanning
(A) - Côté maître (B) - Mouvement du scanning
Le côté « maître » est toujours à gauche du plan de coupe.

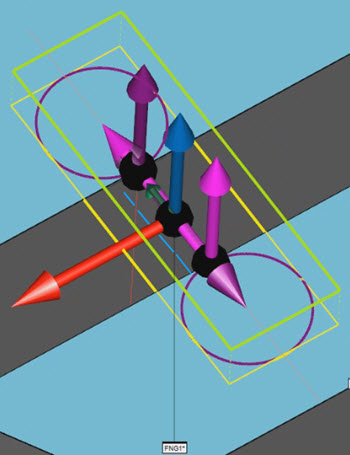

Exemple d'élément niveau et écart dans la fenêtre d'affichage graphique. Il montre le creux (lignes rouges), l'espacement (cercles violets), la profondeur (ligne bleue), la région de coupe horizontale (lignes jaunes), la région de coupe verticale (vert), le vecteur d'affichage (flèche bleue) et le vecteur de coupe (flèche rouge).
