Si la fenêtre de modification de PC-DMIS ne contient pas d'objet de maillage, un nouvel objet est créé et les données STL sont importées. Si la fenêtre de modification de PC-DMIS contient déjà un objet de maillage, les données STL sont ajoutées à cet objet. Si les données doivent être séparées, vous devez créer un objet vide et y importer les données STL de maillage.
La licence de maillage doit être activée pour utiliser ou voir cette option.
Pour importer des données de maillage dans un fichier STL :
Cliquez sur le bouton Importer le maillage au format STL
dans la barre d'outils Maillage (Afficher | Barres d'outils | Maillage) pour ouvrir la boîte de dialogue Importer les données de maillage. Vous pouvez aussi importer un fichier STL de maillage depuis le menu (Fichier | Importer | Maillage).

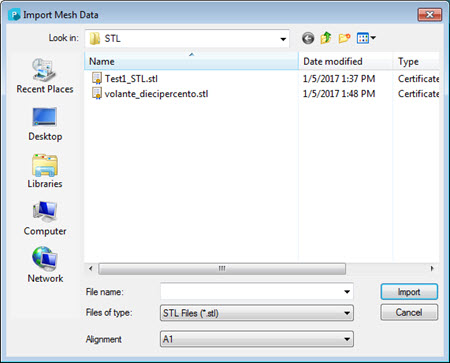

Boîte de dialogue Importer des données de maillage
Utilisez la boîte de dialogue pour naviguer à l'emplacement du fichier contenant les données de maillage. Sélectionnez le type de fichier dans la liste Types de fichiers afin de filtrer les fichiers apparaissant dans la boîte de dialogue. Cliquez avec le bouton gauche sur le fichier duquel importer les données de maillage.
Sélectionnez le type d'alignement dans la liste Alignement.
Cliquez sur le bouton Importer pour importer les données de maillage. Cliquez sur Annuler pour sortir de la boîte de dialogue sans importer de données.
