Onglet Propriétés de la région de coupe au laser
L'onglet Propriétés de la région de coupe au laser vous permet de définir des paramètres pour ignorer les données hors d'une région déterminée, dans la zone d'affichage du capteur. Vous ne conservez ainsi que des données pertinentes.
Clé de voûte : grande forme trapézoïdale verte dans la vue Laser (voir ci-dessous) et représentant le champ de vision maximum du capteur. La région de coupe se trouve dans la le champ de vision.
Région Coupe basée sur le palpeur : petite forme trapézoïdale dans la zone d'affichage du capteur.

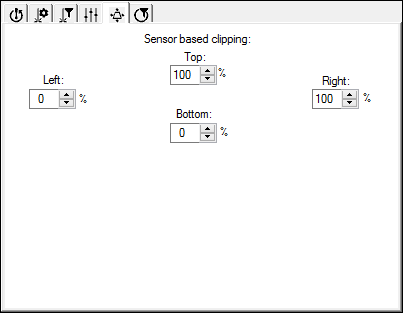

Les zones Haut, Gauche, Droite et Bas peuvent être renseignées avec des valeurs comprises entre 0 et 100 % pour contrôler la région de coupe. Vous pouvez ainsi éliminer les données superflues.
Lorsque les valeurs Bas et Gauche sont de 0 % et les valeurs Haut et Droite de 100 %, le capteur conserve toutes les données collectées car la région de coupe est identique à la zone d'affichage maximum.
Exemple de découpe de données avec Haut 85, Bas 85, Gauche 15 et Droite 15
Vous pouvez utiliser la région de coupe lors de la mesure d'un alésage par exemple. Pour que les données d'un alésage voisin ne créent pas d'interférences avec le calcul de l'élément, vous pouvez contrôler la zone découpée et ignorer les données inutiles.
Glissement de lignes
À l'aide de votre pointeur, vous pouvez faire glisser les lignes de la région de coupe du petit trapèze vert pour définir le pourcentage souhaité.
