Boîte à outils Palpeur - onglet Positionner le palpeur

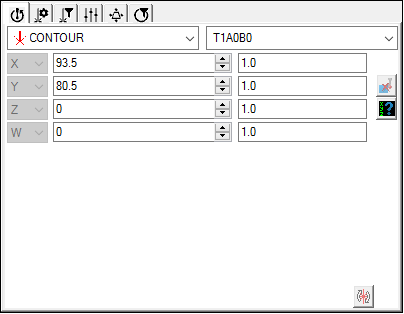

L'onglet Positionner le palpeur de la boîte à outils palpeur (Afficher | Autres fenêtres | Boîte à outils palpeur) vous permet de sélectionner le fichier de palpeur et le contact en vue de définir l'emplacement actuel du palpeur dans les coordonnées de l'alignement actif. Vous pouvez double-cliquer sur les valeurs X, Y et Z pour les modifier.
Avertissement : Quand vous modifiez l'emplacement actuel du palpeur, la machine se déplace vers la nouvelle coordonnée sans préavis. Pour éviter toute blessure, éloignez-vous du laser et de la machine. Pour ne pas endommager le matériel, lancez la machine à une vitesse moins rapide.
Si aucune information ne figure dans les listes Palpeurs et Contacts de palpeur de la boîte à outils palpeur, vous devez d'abord définir un palpeur. Pour des informations sur la définition d'un palpeur, voir le chapitre « Définition du matériel » de la documentation PC-DMIS Core.
Même si cet onglet est valable pour tous les types de palpeur (contact, laser et optique), ce document couvre uniquement les éléments liés à PC-DMIS Laser. Pour en savoir plus sur la boîte à outils concernant les palpeurs en général, voir « Utilisation de la boîte à outils palpeur » au chapitre « Utilisation d'autres fenêtres, éditeurs et outils » de la documentation PC-DMIS Core.
