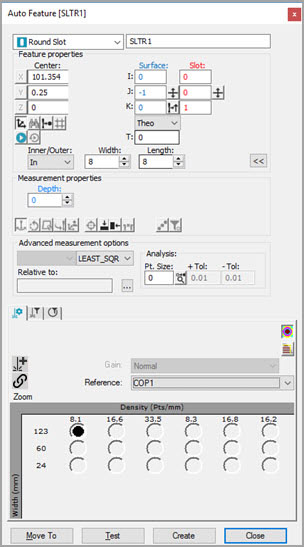

Boîte de dialogue Élément automatique - Logement oblong (gauche) et Logement carré (droite)
Pour mesurer un logement avec un capteur laser :
Ouvrez la boîte de dialogue Éléments auto (Insérer | Élément | Auto) et sélectionnez Logement oblong ou Logement carré.
Procédez de l'une des façons suivantes :
Obtenez les informations x, y, z, i, j, k en cliquant sur la CAO. Si PC-DMIS ne reconnaît pas automatiquement l'élément, procédez comme suit :
Pour les logements oblongs :
Cliquez sur l'une des arêtes arrondies du logement dans la fenêtre d'affichage graphique. PC-DMIS vous demande de cliquer deux fois de plus sur la même arête arrondie.
Cliquez donc deux fois dessus. PC-DMIS vous demande ensuite de cliquer sur l'autre arête arrondie.
Cliquez alors dessus. PC-DMIS vous demande de cliquer deux fois de plus sur cette même arête arrondie.
Cliquez alors deux fois sur la seconde arête arrondie. PC-DMIS détermine l'orientation de la logement oblongue.
Pour les logements carrés :
Cliquez sur l'une des arêtes longues du logement dans la fenêtre d'affichage graphique. PC-DMIS vous demande de cliquer à un autre endroit sur la même arête afin de déterminer la direction.
Cliquez sur la deuxième arête à 90° de la première.
Cliquez sur la troisième arête à 90° de la deuxième. Ceci détermine la largeur.
Cliquez sur la quatrième arête. Ceci détermine la longueur.
Déplacez la machine à l'emplacement du logement via l'onglet Laser de la fenêtre d'affichage graphique. Ensuite, dans la zone Propriétés d'éléments, cliquez sur Lire point depuis la position (
).
Entrez manuellement les valeurs théoriques X, Y, Z, I, J, L, la largeur, la longueur, la profondeur, la hauteur et d'autres paramètres.
Entrez les informations requises dans les onglets de la boîte à outils palpeur. Accédez aux propriétés Scanning laser, Filtrage laser et Coupe laser dans les onglets pour saisir les informations.
Cliquez sur le bouton Tester si vous souhaitez tester l'élément.
Avertissement : Quand vous faites ceci, la machine se déplace. Pour éviter toute blessure, éloignez-vous de la machine. Pour ne pas endommager le matériel, lancez la machine à une vitesse moins rapide.
Cliquez sur Créer, puis sur Fermer.
