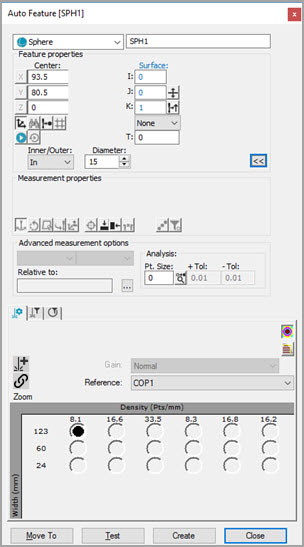

Boîte de dialogue Élément automatique - Sphère
Pour mesurer une sphère avec un capteur laser :
Ouvrez la boîte de dialogue Éléments auto et sélectionnez Sphère.
Dans la zone Int/Ext, choisissez Int ou Ext.
Procédez de l'une des façons suivantes :
Cliquez dans la CAO pour attribuer un emplacement et un vecteur à la sphère. Entrez manuellement le reste des informations.
Déplacez la machine vers la sphère via l'onglet Laser de la fenêtre d'affichage graphique. Ensuite, dans la zone Propriétés d'éléments, cliquez sur Lire point depuis la position (
). Entrez alors manuellement le reste des informations, comme la valeur Int/Ext, le diamètre, la longueur et d'autres paramètres.
Entrez manuellement les informations théoriques pour X, Y, Z, I, J, K, la valeur Int/Ext, le diamètre, la longueur et d'autres paramètres.
Entrez les informations requises dans les onglets de la boîte à outils palpeur. Accédez aux propriétés Scanning laser, Filtrage laser et Coupe laser dans les onglets pour saisir les informations.
Cliquez sur le bouton Tester si vous souhaitez tester l'élément.
Avertissement : Quand vous faites ceci, la machine se déplace. Pour éviter toute blessure, éloignez-vous de la machine. Pour ne pas endommager le matériel, lancez la machine à une vitesse moins rapide.
Cliquez sur Créer, puis sur Fermer.
