Division manuelle en deux parties égales de la sphère de calibrage

Si vous avez bougé la sphère de qualification ou n'en connaissez pas l'emplacement, vous devez manuellement la diviser avant de commencer la qualification. Lors de ce processus, PC-DMIS vous demande quand vous devez déplacer la machine. L'invite vous demande de diviser la sphère de calibrage en deux et de la placer au centre de la clé de voûte.

Pour diviser manuellement la sphère :

1. Laissez le message PC-DMIS ouvert.

2. Passez à l'onglet Laser de la fenêtre d'affichage graphique principale.

3. Cliquez sur le bouton Démarrer/Arrêter. Le laser s'allume. Un arc rouge lumineux apparaît dans la zone graphique de l'onglet Laser, ainsi qu'une réticule verte. L'arc rouge signale à quel endroit le laser touche la sphère de calibrage.

4. Centrez la réticule dans la région circulaire formée par l'arc en déplaçant la machine avec la manette. L'arc rouge se déplace alors également. Si vous imaginez qu'il indique l'arête d'un cercle, le point central de ce cercle imaginaire doit être visuellement aligné avec le centre de la réticule.

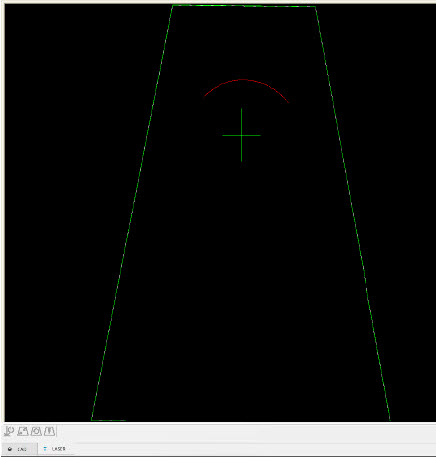

   Alignement de l'arc

5. Une fois l'arc aligné, cliquez à nouveau sur le bouton On/Off. Le laser s'éteint.

6. Cliquez sur OK dans le message PC-DMIS pour accepter le changement d'alignement effectué. PC-DMIS reste en mode exécution et le capteur laser passe par une série de positions définies et servant à calibrer le contact.

7. À chaque position, le rayon laser touche la sphère dans une bande et le capteur laser collecte les données de cette bande. Les données collectées et le position correspondante de la machine déterminent l'orientation de montage du capteur sur la machine.

8. Au terme de l'exécution, PC-DMIS repasse en mode apprentissage et ouvre la boîte de dialogue Utilitaires de palpeur.

Centrage automatique HP-L de la sphère outil

Le capteur laser HP-L permet pendant le calibrage le centrage automatique (division) de la sphère de l'outil de calibrage. L'opération se produit si vous cliquez sur Oui quand PC-DMIS affiche le message « La sphère s'est-elle déplacée ?. Dans la fenêtre d'affichage graphique, cliquez sur l'onglet Laser. Vous pouvez diriger le capteur laser vers le centre de la sphère.

Deux possibilités s'offrent à vous à ce stade :

• Vous pouvez manuellement couper en deux la sphère en l'amenant au centre de la clé de voûte et en cliquant sur OK pour lancer le calibrage laser.

• Affichez une partie de la sphère de calibrage dans l'affichage Laser et cliquez sur le bouton Activer le palpeur pour centrer automatiquement la sphère. Une fois terminé, vous appuyez sur le bouton OK pour terminer le calibrage laser.

Quand PC-DMIS détermine que la sphère de calibrage s'est déplacée, il affiche un message pour confirmer si vous êtes prêt pour le calibrage.

Suivez les instructions comme décrit dans la zone de message. Cliquez sur le bouton OK une fois terminé.

Pour simplifier, lors de la procédure de centrage automatique, le logiciel montre en jaune la bande d'alignement du capteur laser.
