Vue par défaut de la boîte de dialogue Alignement de maillage/CAO
La boîte de dialogue Alignement de maillage/CAO présente les options suivantes :
ID - Cette option affiche l'étiquette d'identification pour l'alignement.
Référence - Sélectionnez l'objet de référence de votre alignement, habituellement à partir de la CAO elle-même ou d'un maillage défini. Le maillage est aligné à la référence sélectionnée.
Maillage - Cette liste vous permet de choisir le maillage à utiliser dans l'alignement.
Décalage - Cette option définit une valeur de décalage pour un modèle CAO de surface, généralement utilisée avec des pièces en tôle. L'application d'une valeur de décalage confère au modèle CAO de surface une épaisseur ; vous pouvez ainsi aligner les données de maillage à une face distincte qui n'est pas représentée dans le modèle CAO de surface. Par exemple, si vous avez un modèle CAO de surface au-dessus d'une pièce mais vous souhaitez l'aligner à une surface inférieure, vous pouvez appliquer une valeur de décalage de l'épaisseur de cette pièce afin d'aligner les données scannées au côté inférieur. Entrez une valeur positive pour appliquer une épaisseur dans la même direction que le vecteur normal de surface, ou une valeur négative pour appliquer une épaisseur dans le sens contraire au vecteur. Seulement disponible pour les alignements de maillage à CAO.
Auto - Cette zone vous permet d'aligner automatiquement la CAO au maillage à l'aide du bouton Calculer. Seulement disponible pour les alignements de maillage à CAO.
Paires de points - Cette zone vous permet de créer un alignement rapide à partir des points sélectionnés dans la CAO qui correspondent aux points sélectionnés dans le maillage. Après avoir sélectionné les paires requises, cliquez sur le bouton Calculer pour effectuer l'alignement rapide.
Améliorer alignement - Cette zone permet d'obtenir un alignement plus précis. Seule l'option Distance maximum est disponible pour des alignements entre maillages.
En fonction de l'alignement effectué, la zone Améliorer alignement de la boîte de dialogue peut contenir les éléments suivants :
Total de points - Cette zone définit le nombre de points exemples aléatoires servant à améliorer l'alignement. Ce nombre doit être une valeur supérieure ou égale à 3. Une bonne valeur se situe autour de 200 points.
Itérations maximum - Cette zone définit le nombre de répétitions que le processus effectue afin d'améliorer l'alignement.
Calculer - Ce bouton lance le processus d'alignement amélioré. Une barre de progression dans la barre d'état montre la progression au fil des itérations d'alignement.
Écart type maximum - Cette zone indique l'écart type maximum utilisé lors de l'exécution d'un alignement automatique. Si la valeur entrée est trop élevée pendant l'exécution de la commande, il vous est demandé de prélever des paires de points sur le CAO/Nuage de points. La valeur -1 désactive la fonctionnalité Écart type maximum.
Distance maximum - Cette zone définit la distance maximum où PC-DMIS cherche dans la CAO pour trouver des points de maillage. S'il n'y a pas de valeur, PC-DMIS prend la valeur par défaut 0 (zéro) et la distance maximum devient la moitié de la zone de délimitation CAO.
Résultats - Cette zone contient les éléments suivants :
Zones d'informations montrant les valeurs Écart moyen, Écart maximum et Écarts types des données de maillage par rapport aux données du modèle CAO.
Histogramme - Ce bouton prend un échantillon aléatoire de points dans le maillage et les projette sur la CAO. La boîte de dialogue Histogramme alignement montre les écart pour cet échantillon.

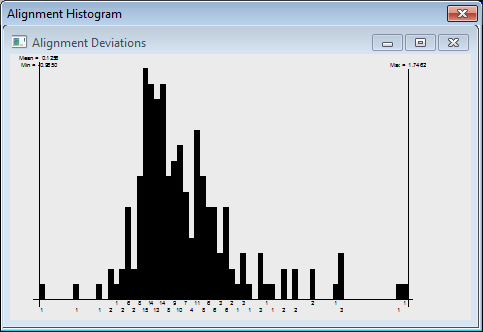

Exemple de boîte de dialogue Histogramme alignement pour le maillage sélectionné
Matrice - Ce bouton affiche la boîte dialogue Matrices alignement pour l'alignement de maillage. Vous voyez ainsi les valeurs numériques de l'alignement de maillage dans les matrices de décalage et de rotation.

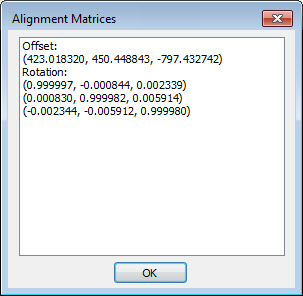

Exemple de boîte dialogue Matrices alignement pour l'alignement
