Opérateur de maillage IMPORT

Pour créer un opérateur de maillage IMPORT :

  1. Dans la barre d'outils Maillage (Afficher | Barres d'outils | Maillage), cliquez sur le bouton Opérateur de maillage pour accéder à la boîte de dialogue Opérateur de maillage.

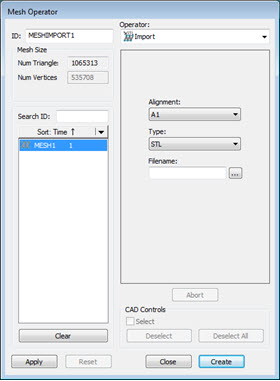

Boîte de dialogue Opérateur de maillage - Opérateur Import

  1. Dans la liste Opérateur, sélectionnez IMPORT.

  2. Dans la zone Liste d'éléments, sélectionnez le maillage.

  3. Sélectionnez les options à utiliser. L'opérateur de maillage IMPORT utilise ces options :

Alignement - Indique le type d'alignement à inclure lors de l'importation des données.

Type : l'option pour l'opérateur IMPORT est STL.

Nom de fichier : indique le nom du fichier d'importation. Entrez le chemin et le nom du fichier ou utilisez le bouton Parcourir pour y accéder.

  1. Cliquez sur Créer. PC-DMIS insère la commande IMPORT dans la fenêtre de modification. La commande est MESH/OPER,IMPORT. Les données de maillage sont importées de l'emplacement défini dans la zone Nom de fichier.

Par exemple :

MESHIMPORT1=MESH/OPER,IMPORT,FORMAT=STL,FILENAME=F:\PCDMIS FILES\STL\Test2_STL.STL,

REF,MESH1,,
