Opérateur de maillage SELECT

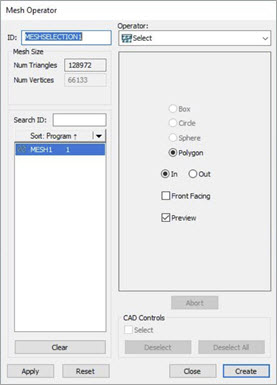

Boîte de dialogue Opérateur de maillage - Opérateur Select

L'opération de maillage SELECT sélectionne un sous-ensemble de triangles contenu dans une commande de maillage.

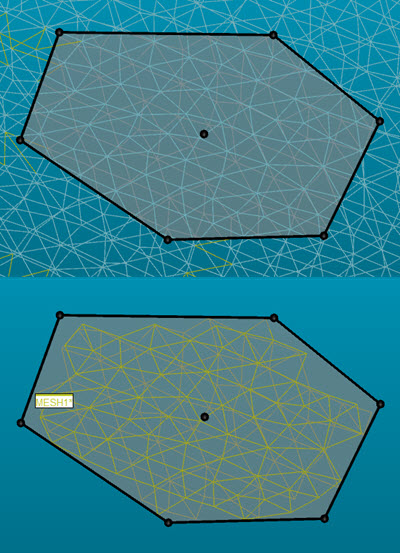

• PC-DMIS inclut uniquement le sous-ensemble de triangles strictement dans la sélection de polygone quand vous choisissez l'option Int.

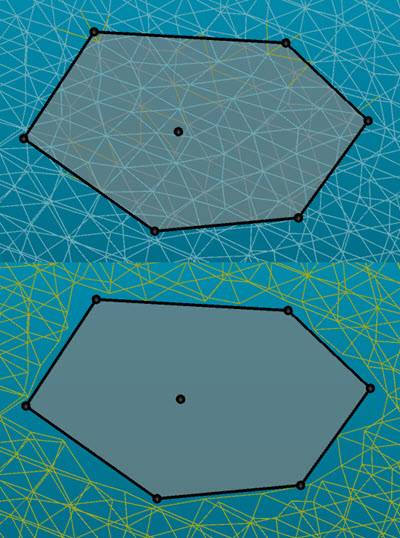

• PC-DMIS inclut uniquement le sous-ensemble de triangles strictement hors de la sélection de polygone quand vous choisissez l'option Ext.

La méthode de sélection de polygone est celle par défaut. Il n'y a actuellement pas d'autres méthodes disponibles.

Pour sélectionner une région de triangles :

1. Avec la boîte de dialogue Opérateur de maillage ouverte, utilisez la liste ID afin de sélectionner l'ID de maillage que vous voulez appliquer à la sélection.

2. Dans la fenêtre d'affichage graphique, cliquez sur la zone du maillage pour définir la région de sélection de polygone, puis double-cliquez ou appuyez sur la touche Fin pour fermer la sélection de polygone.

Utilisez la touche Ctrl + et un clic quand vous faites une sélection. Cette opération place le centre de la sélection sur le maillage.

Il peut aussi être utile de désactiver l'option Afficher la fenêtre graphique comme solide dans la barre d'outils Vue graphique (Afficher | Barres d'outils | Vue graphique) afin de voir les triangles individuels.

3. Une fois la sélection créée, vous pouvez faire glisser les points de contrôle de limite du polygone afin de mieux définir la région du polygone. Vous pouvez aussi faire glisser le point de contrôle du centre pour déplacer la forme de polygone.

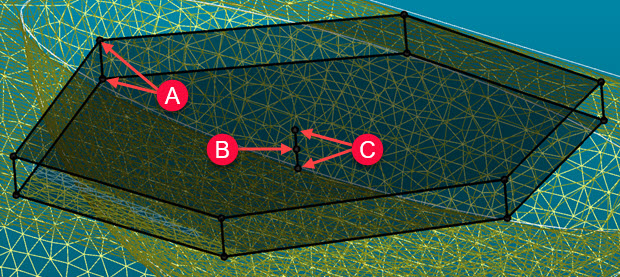

Région du polygone montrant :

A - Points de limite de la région

B - Point de contrôle du centre de la région

C - Points de profondeur du centre de la région

4. Par défaut, la sélection est en 3D avec une profondeur infinie dans la vue en cours. Vous pouvez faire glisser les points de contrôle de profondeur du centre afin d'adapter la profondeur de la sélection.

5. Pour conserver seulement le sous-ensemble de triangles strictement dans la sélection de polygone, cliquez sur l'option Int dans la boîte de dialogue Opérateur de maillage. Pour conserver seulement le sous-ensemble de triangles strictement hors de la sélection de polygone, cliquez sur l'option Ext.

6. Si vous voulez seulement conserver les triangles face avant dans la vue de sélection, cochez la case Face avant. Pour des détails, voir la rubrique « Sélection de maillage - Face avant ».

7. Le logiciel coche par défaut la case Aperçu. Vous pouvez ainsi voir les triangles de maillage quand vous sélectionnez une région. Vous pouvez décocher la case pour que les triangles de maillage sélectionnés ne soient pas mis en évidence. Ceci peut être utile si vous avez un très grand objet de maillage et que l'affichage des triangles sélectionnés affecte les performances.

8. Cliquez sur le bouton Appliquer pour faire la sélection.

9. Cliquez sur le bouton Créer pour terminer. PC-DMIS crée la commande MESH/OPER,SELECT dans la fenêtre de modification.

Une valeur de profondeur de 0 (zéro) suppose une profondeur infinie, à travers tout le maillage dans la vue de sélection.
