Nombre de côtés - Ce paramètre définit le nombre de côtés qu'utilise le polygone. Pour les dispositifs laser, le nombre de côtés du polygone automatique est de 6.
Diamètre - Cette valeur désigne le diamètre du polygone.
Profondeur - Ce paramètre détermine les données que PC-DMIS emploie pour calculer les caractéristiques de l'élément. Vous pouvez utiliser la valeur de profondeur pour supprimer des données d'un chanfrein ou d'une autre partie transitionnelle de l'élément à exclure du calcul. Entrez une valeur positive pour que PC-DMIS sache à quel endroit le long de l'élément calculer les caractéristiques. Avec une profondeur de 0, cet élément est calculé à la hauteur du plan de surface, à l'aide de données se trouvant à la profondeur la plus basse possible par rapport au plan de surface. Une autre profondeur fait en sorte qu'elle soit calculée à cette profondeur. En raison des limites du matériel, si, pour ce type d'élément, vous utilisez une valeur de profondeur supérieure à 0, vous devez utiliser au moins 0,3 mm (0,01181 pouces).
Par défaut, la profondeur est de zéro pour un élément de plan sans arêtes extrudées. Vous devez uniquement la modifier si le dessin de votre pièce le requiert. Sinon, PC-DMIS ne trouve pas de points à la profondeur indiquée. Ceci entraîne une erreur de calcul dans le module d'extraction d'élément.
Par exemple, une profondeur de 3 indique que vous voulez utiliser toutes les données à 3 mm (ou pouces, en fonction des unités de la routine de mesure) et au-dessus pour le calcul. Si vous entrez 0, vous signalez que vous voulez utiliser toutes les données disponibles pour le calcul. Pour des éléments fins, la valeur 0 peut être appropriée ; pour des pièces d'une certaine profondeur en revanche, vous devez probablement indiquer une profondeur pour obtenir des résultats précis.
Même si vous indiquez une profondeur supérieure à zéro, les résultats mesurés sont toujours projetés dans le plan où figure l'élément.

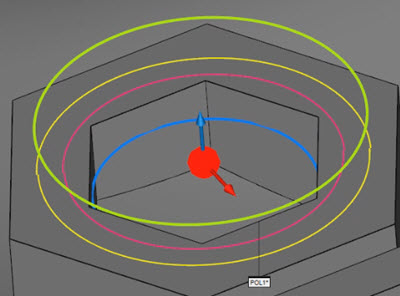

Exemple de polygone automatique dans la fenêtre d'affichage graphique montrant :
l'anneau (cercles roses)
le surbalayage horizontal (cercle jaune)
le surbalayage vertical (cercles verts)
la profondeur (bleu)
