Paramètres d'anneaux

La zone Anneau sert à calculer le plan de projection et le vecteur perpendiculaire de l'élément. Les données de l'élément sont projetées dans le plan de l'anneau. Les contrôles Anneau suivants sont utilisés pour l'extraction de cercles et de logements oblongs et carrés :

Anneau - Quand vous sélectionnez cette option, le logiciel active ces options Anneau :

Avant PC-DMIS version 2020 R1, quand vous sélectionnez un cylindre sur le modèle CAO avec l'option Anneau, le logiciel définit l'anneau sur un plan. Il s'agit d'un plan virtuel se trouvant à l'extrémité inférieure de l'élément cylindre selon la conception du modèle CAO.

Le problème est que le plan n'est pas réel et qu'il n'est pas correcte de définir un cylindre en perçant un plan virtuel pour obtenir son point d'intersection. La raison est qu'en fonction de la pièce que vous inspectez, plusieurs composants peuvent se trouver entre le cylindre et le plan.

Par conséquent, la valeur nominale du point d'intersection entre le cylindre et le plan est décalée d'une certaine valeur dans l'axe Z. Vous pouvez obtenir une valeur mesurée correcte en définissant la valeur Coupe verticale de façon à ce que le plan réel soit inclus dans la zone Anneau, et donc mesuré à l'emplacement Z correct. Le problème est avec l'écart signalé car la valeur nominale est incorrecte.

Quand vous cochez la case Anneau, vous activez le bouton Sélection de plan On/Off. Ce bouton se trouve dans la section Anneau de l'onglet Extraction d'élément de la boîte à outils palpeur pour Laser. Cliquez sur le bouton et sélectionnez le plan souhaité dans le modèle CAO pour définir les contrôles de l'anneau sur ce plan et pour que le logiciel mette correctement à jour les valeurs nominales.

Quand vous programmez un élément 2D (cercle, polygone, logement oblong et logement carré), vous pouvez sélectionner le plan que PC-DMIS programme et dont il extrait l'élément. Pour ce faire, cliquez sur le bouton Sélection de plan On/Off et, dans la fenêtre d'affichage graphique, sélectionnez le plan. La valeur nominale Z pour l'élément 2D se déplace à ce plan. PC-DMIS calcule le plan sélectionné à l'emplacement Profondeur défini à partir du plan sélectionné. L'élément est ensuite projeté sur ce plan.

Exemple avant la sélection du plan de l'anneau pour extraire l'élément 2D : valeur nominale Z = 69

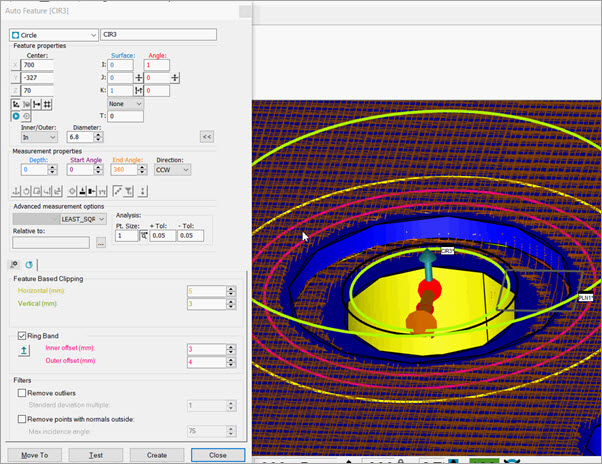

Exemple après la sélection du plan de l'anneau pour extraire l'élément 2D : valeur nominale Z = 70

Le paramètre Profondeur est déterminant pour le calcul. En effet, l'extracteur d'élément prend cette valeur pour rechercher les points afin de calculer l'élément 2D. Le calcul se sert de la valeur du paramètre Profondeur relative au plan sélectionné.

Vous devez vérifier que des points se trouvent à cette profondeur dans le nuage de points où vous voulez extraire l'élément.

PC-DMIS utilise ces valeurs par défaut quand les options Cercle auto, Logement oblong auto et Logement carré auto sont désactivées :

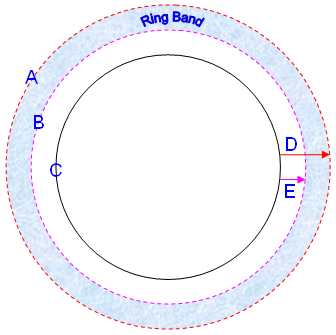

Décalage intérieur - Cette valeur indique le décalage à partir du rayon ou de la forme d'élément théorique pour l'arête intérieure de l'anneau. Cette valeur est exprimée en unités de routine de mesure et doit être supérieure ou égale à zéro (une valeur de zéro signifie qu'une arête intérieure d'anneau coïncide avec la valeur nominale d'élément). Voir l'image ci-dessous.

Décalage extérieur - Cette valeur indique le décalage à partir du rayon ou de la forme d'élément théorique pour l'arête extérieure de l'anneau. Cette valeur est exprimée en unités de routine de mesure et doit être supérieure à la valeur Décalage intérieur. Voir l'image ci-dessous.
