Les capteurs HP-L fournissent une zone supplémentaire Zoom figurant au bas de l'onglet Propriétés de scanning laser de la boîte à outils palpeur. Cette zone commande au capteur de travailler dans des états de zoom prédéfinis, chacun d'eux combinant une fréquence de capteur, une densité de données et une largeur de zone d'affichage.
Boîte à outils palpeur - onglet Propriétés de scanning laser avec l'exemple de zone Zoom
La zone Zoom affiche une grille de boutons d'option organisés en colonnes et en lignes. En haut, les « colonnes » affichent la densité des données. Sur le côté, les « rangées » affichent la largeur de la zone d'affichage. Vous pouvez seulement sélectionner des combinaisons correctes, à savoir les boutons d'options sur fond vert. Le logiciel grise les combinaisons incorrectes.

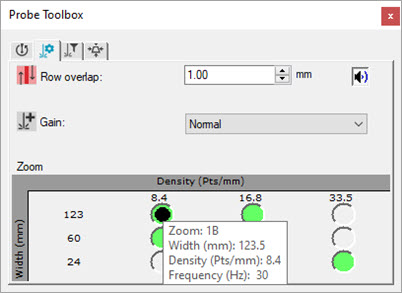

Vous pouvez placer le pointeur de la souris sur l'un des boutons d'option valides afin d'afficher une infobulle jaune avec des informations sur son mode de scanning.
Boîte à outils palpeur - onglet Propriétés de scanning laser montrant une infobulle avec l'exemple de zone Zoom
Exemples d'états de zoom de scanning HP-L
Agrandissez votre affichage d'aide, puis cliquez sur les images ci-dessous. Remarquez comme des états de scanning différents changent l'affichage dans l'onglet Laser :
4,1 Pts/mm et largeur de 124mm
8,4 pts/mm et largeur de 60 mm
16,8 pts/mm et largeur de 24 mm
États de zoom de scanning disponibles pour HP-L-20.8

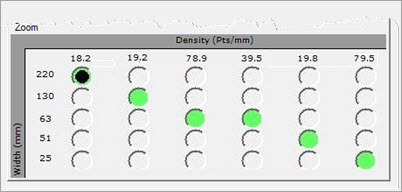

Exemple d'états de scanning possibles pour le capteur HP-L-20.8
