Si vous n'avez pas de capteur laser défini, utilisez la boîte de dialogue Utilitaires de palpeur pour en définir un. Ce processus crée un fichier de palpeur.
Sélectionnez Insérer | Définition matérielle | Palpeur pour ouvrir la boîte de dialogue Utilitaires de palpeur. (Elle s'ouvre automatiquement chaque fois que vous créez une routine de mesure.)

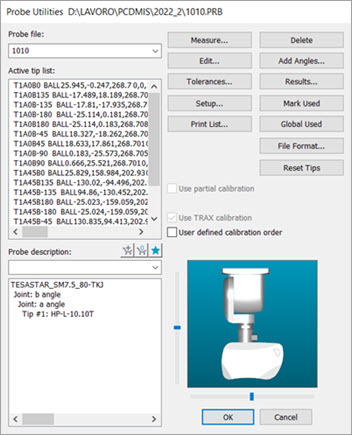

Boîte de dialogue Utilitaires de palpeur pour une tête indexable

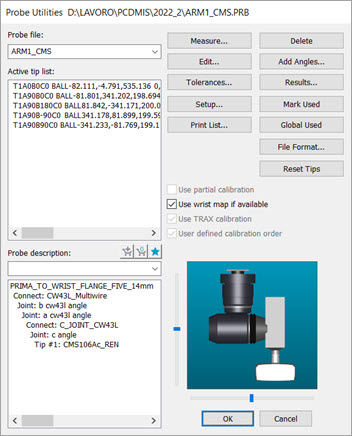

Boîte de dialogue Utilitaires de palpeur pour le CW43L
Dans la zone Fichier de palpeur, entrez un nom décrivant le mieux votre capteur laser.
Dans la liste de composants au bas, sélectionnez le texte Aucun palpeur défini pour le mettre en évidence.
Sélectionnez le palpeur approprié dans la liste Description de palpeur. Vous pouvez monter le capteur CWS ou WLS sur un poignet avec un connecteur TKJ, ou OPTIV_FIXED sur des machines à capteurs multiples.
Si nécessaire, sélectionnez des composants supplémentaires de la même façon pour les « connexions vides » jusqu'à ce que votre définition de palpeur soit terminée. Un palpeur défini montre un contact dans la liste de contacts actifs.
Une fois le contact défini, le logiciel ne montre plus l'image du palpeur. De cette façon, l'image du palpeur n'obstrue pas la vue de la pièce pendant la mesure. Vous pouvez cependant afficher les composants en double-cliquant dessus pour ouvrir la boîte de dialogue Modifier composant palpeur. Cochez la case Dessiner ce composant.
Si vous utilisez un poignet PH10, Tesa ou des poignets de type continu avec une jointure C, vous devez vérifier que les angles de jointure sont correctement ajustés à des fins visuelles. Sinon, PC-DMIS ne peut pas mettre en relation les données du capteur et la position de la machine. Si votre palpeur ne tourne pas correctement autour de la jointure, vous pouvez indiquer manuellement une rotation extra. Pour ce faire, cliquez avec le bouton droit sur le composant et modifiez la valeur Angle de rotation par défaut sur connexion pour indiquer la rotation souhaitée.
Le fichier de palpeur ne définit pas l'orientation du capteur autour de la jointure ; il définit seulement le vecteur de palpeur.
Pour des informations supplémentaires sur la définition des palpeurs, voir la section « Définition du matériel » de la documentation PC-DMIS Core.
