Dans la boîte de dialogue Utilitaires de palpeur, cliquez sur le bouton Résultats pour ouvrir la boîte de dialogue Résultats de calibrage.

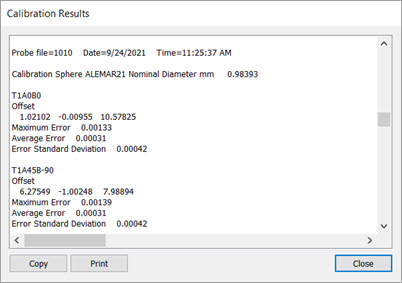

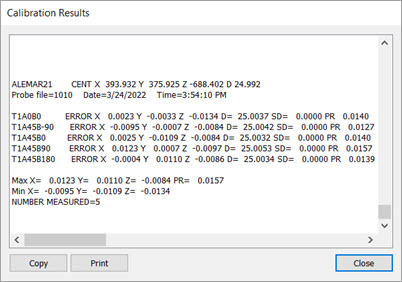

Boîtes de dialogue Résultats de calibrage pour la tête indexable après le calibrage de contact (haut) et après une vérification de qualification (bas)

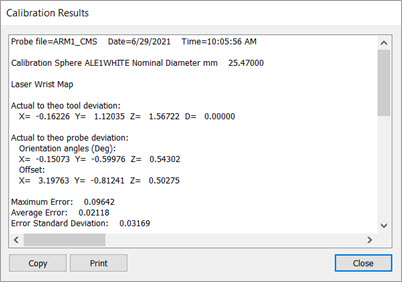

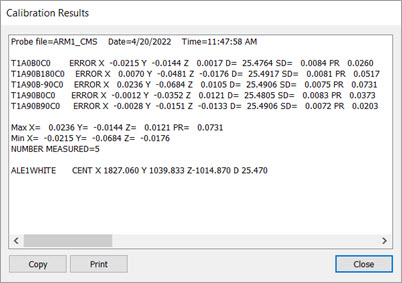

Boîtes de dialogue Résultats de calibrage pour un poignet continu après le mappage du poignet (haut) et après une vérification de qualification (bas)
PC-DMIS enregistre plusieurs résultats du calibrage dans cette boîte de dialogue. Observez les valeurs de déviation maximum, moyenne et standard.
Le maximum doit être compris entre 20 et 100 microns. La déviation moyenne et celle standard doivent tourner autour de 20 microns.
Si les valeurs semblent correctes, cliquez sur OK pour fermer la boîte de dialogue Résultats de calibrage. Ces options s'offrent à vous :
Pour coller le rapport dans une autre application (comme Microsoft Word, Bloc-notes ou autre), cliquez sur Copier, ouvrez l'application souhaitée et appuyez sur Ctrl+V.
Pour envoyer le rapport à une imprimante, cliquez sur Imprimer.
Le processus de configuration et de calibrage est terminé pour votre capteur laser. Vous pouvez désormais utiliser toutes les fonctionnalités laser.
