Vous pouvez contrôler la vitesse du scanning laser simulé dans les zones Scanning et Exécution de l'onglet Animation dans la boîte de dialogue Options de configuration (Modifier | Préférences | Configurer, ou appuyez sur la touche F5). Pour des détails, voir « Options de configuration : onglet Animation » dans la documentation PC-DMIS Core.

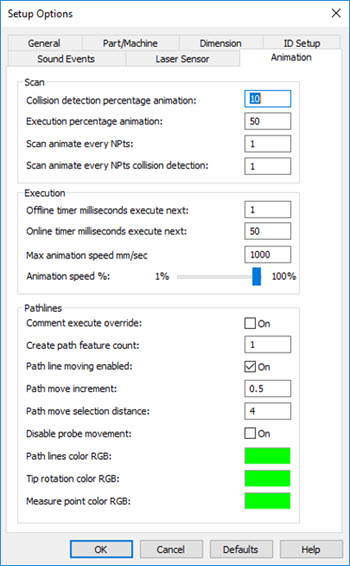

Options de configuration - onglet Animation
Zone Scanning
Scanning de l'animation tous les N pts - Cette valeur détermine le nombre de points du parcours de scanning utilisés par PC-DMIS pour l'animation.
Pour la simulation d'un nuage de points, si vous entrez la valeur 1, le logiciel utilise chaque point de scanning. Ceci donne une animation plus fluide.
Si vous utilisez une valeur plus élevée (comme 10) pour la simulation d'un nuage de points, le palpeur du scanner laser se déplace du point 1 au point 10 et montre immédiatement toutes les bandes violettes du nuage de points entre ces points du parcours de scanning. Vous obtenez alors une animation plus rapide mais moins fluide.
La valeur par défaut est 50.
Cette valeur peut aussi être définie dans l'éditeur de réglages PC-DMIS. Pour des détails, voir « ScanAnimateEveryNPts » dans la documentation de l'éditeur de réglages PC-DMIS.
Zone d'exécution
Pour la simulation d'un nuage de points, les valeurs dans cette zone sont généralement celles maximum.
Vitesse d'animation max (mm/s) - Vous permet de définir la vitesse d'animation maximum du palpeur animé dans la fenêtre d'affichage graphique pendant l'exécution de la routine de mesure. La vitesse est exprimée en mm/seconde. Il peut s'avérer utile de modifier cette valeur pour des routines de mesure complexes entraînant un rendu trop lent de l'animation. Pour un plus grand intervalle entre les vues redessinées de l'animation, augmentez cette valeur. Le logiciel exécute alors moins d'étapes d'animation.
Cette valeur peut aussi être définie dans l'éditeur de réglages PC-DMIS. Pour des détails, voir « MaxAnimationSpeed » dans la documentation de l'éditeur de réglages PC-DMIS.
% vitesse d'animation - Ce curseur vous permet de régler le pourcentage réel de la valeur Vitesse d'animation max mm/sec employée par PC-DMIS.
