).PC-DMIS montre dans la fenêtre d'affichage graphique un indicateur de couleur de la ligne de scanning pour représenter l'emplacement réel du faisceau en 3D. L'indicateur ne fonctionne que si PC-DMIS est en mode en ligne avec un capteur laser réel désignant la pièce en temps réel.
Pour activer ou désactiver l'indicateur de ligne de scanning (ainsi que la vue Laser), dans l'onglet Laser, cliquez sur l'icône Démarrer/Arrêter ().
Si le faisceau est dans la plage, il apparaît alors dans la fenêtre d'affichage graphique et clignote chaque fois que le faisceau laser vibre. Quand il avance vers la pièce, l'indicateur commence à changer de couleur. En s'approchant de la plage focale désirée, il passe du rouge, à l'orange, puis au jaune, au jaune-vert et finalement au vert.

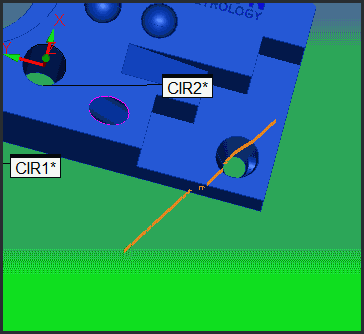

Exemple d'indicateur de ligne de scanning (en orange) montrant la position de la ligne de scanning de faisceau trop au-dessus de la pièce.
Cette couleur verte signifie que le faisceau est à la distance optimale de la pièce à scanner.

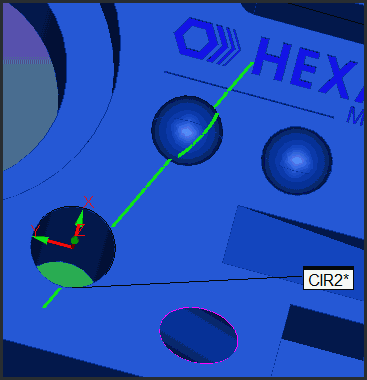

Exemple d'indicateur de ligne de scanning (en vert) montrant la position de la ligne de scanning de faisceau à la distance focale optimale.
Si vous positionnez le faisceau trop proche de la pièce, il s'éloigne à nouveau de la couleur verte désirée pour se rapprocher de la couleur rouge.
