L'alignement à 6 points vous permet d'effectuer un alignement Best Fit 3D itératif. Les étapes suivantes montrent une procédure servant à exécuter un alignement à 6 points :
Mesurez trois points sur la surface supérieure pour un alignement avec l'axe Z.
Mesurez deux points sur la surface avant, pour faire pivoter l'axe X.
Enfin, mesurez un point pour déterminer l'origine de l'axe Y.
Cliquez sur Terminer. L'origine correcte de l'alignement est alors déterminée.
PC-DMIS insère l'alignement Best Fit 3D. Après l'exécution, PC-DMIS affiche une analyse graphique de l'alignement Best Fit 3D dans la fenêtre de rapport.

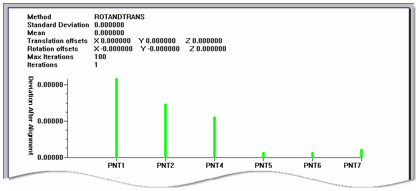

Exemple d'analyse graphique d'alignement Best Fit
Cette analyse graphique de l'alignement Best Fit 3D montre les informations suivantes dans la fenêtre de rapport :
En-tête : contient plusieurs valeurs utilisées dans l'alignement Best Fit, à savoir méthode, écart type, moyenne, décalages de translation, décalage de rotation, itérations max, itérations.
Axe vertical : montre l'ampleur de l'écart après l'alignement.
Axe horizontal : affiche les ID des points utilisés dans l'alignement.
