Modes de scanning continu AT403, AT500 et AT9x0

Pour définir les modes de scanning continu pour les pisteurs laser AT403, AT500 et AT9x0, procédez comme suit :

1. Dans la boîte de dialogue Réglages des paramètres (Modifier | Préférences | Paramètres), cliquez sur l'onglet Palpage.

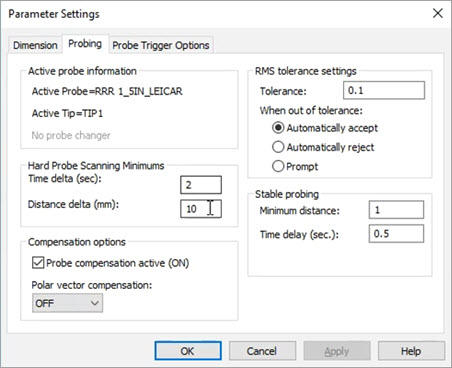

Boîte de dialogue Réglages des paramètres - onglet Palpage

2. Dans la zone Minima scanning palpeur mécanique, définissez un ou les deux valeurs :

• Écart de temps (sec) - Utilisé pour le mode Temps continu

• Écart de distance (sec) - Utilisé pour le mode Distance continue

3. Cliquez sur Appliquer pour enregistrer les réglages, puis sur OK pour fermer la boîte de dialogue.

4. Dans la barre d'outils Opération du pisteur, choisissez le mode :

Distance continue

Temps continu

5. (Facultatif) Si vous êtes aligné avec la pièce physique et un modèle CAO, dans la barre d'outils Mode palpeur (Afficher | Barres d'outils), activez Mode rech val nom depuis CAO. Cette étape permet à chaque point scanné de posséder une valeur nominale et vous pouvez afficher les palpages dès qu'ils sont scannés.

6. Dans la fenêtre Quick Start, sélectionnez le type d'élément que vous voulez scanner (par exemple, Plan ou Scanning).

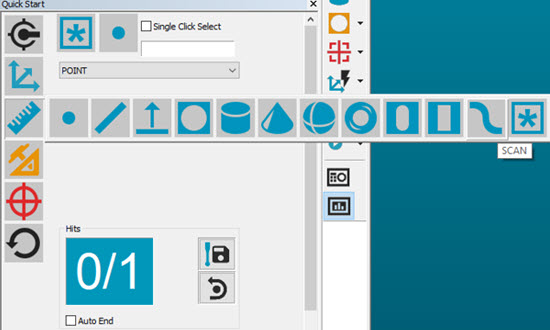

Fenêtre Quick Start pour le mode Scanning continu

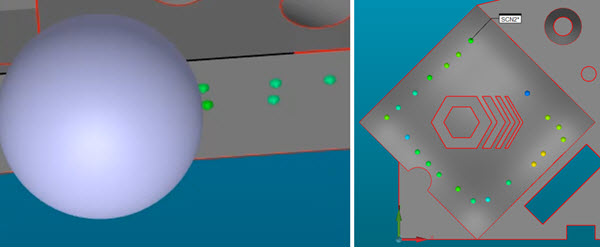

Le processus de scanning est : lancer le scanning, scanner l'élément, arrêter le scanning, fin.

Pour ce faire :

• Appuyez sur Ctrl + I pour démarrer le scanning et sur Ctrl + I pour l'arrêter, ou cliquez sur le bouton Scanning continu () dans la barre d'outils Mesure du pisteur.

• Pour le pisteur AT403, utilisez le bouton A sur la télécommande pour démarrer et arrêter le scanning continu.

• Pour le pisteur AT500, utilisez le bouton A sur la télécommande pour démarrer et arrêter le scanning continu.

• Pour le palpeur T AT960, maintenez le bouton D enfoncé pour un scanning continu.

Si vous ne sélectionnez pas le mode Scanning continu, le bouton D passe par défaut au mode Distance continue.

• Quand vous terminez le scanning d'un élément (comme un cercle ou un plan), compensez correctement et appuyez sur le bouton END.



7. Vous pouvez aussi insérer les modes Temps continu et Distance continue dans la routine de mesure comme commandes de pisteur. Lors de l'exécution, vous pouvez démarrer, arrêter et terminer le scanning continu comme décrit ci-dessus.
