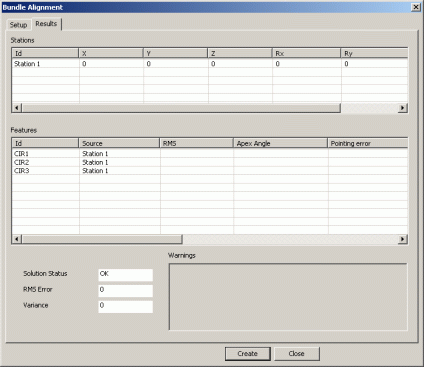

Boîte de dialogue Alignement ensemble - onglet Résultats
Après avoir mesuré et calculé l'alignement d'ensemble configuré, vous pouvez vérifier les résultats dans l'onglet Résultats. Si vous en êtes satisfait, cliquez sur Créer pour insérer l'alignement dans la routine de mesure. L'alignement est exécuté tel que défini lors de l'exécution normale de la routine de mesure.
Interprétation des résultats de l'alignement d'ensemble :
Stations
ID - Nom de la station Leica Tracker
XYZ - Montre la position translatée de la station par rapport à la station d'origine.
Rx Ry Rz - Montre les rotations autour des axes x, y et z de la station d'origine.
Éléments
ID - Nom de l'élément de la routine de mesure.
Source - Nom de la station depuis laquelle l'élément d'alignement d'ensemble a été à l'origine mesuré.
RMS - Erreur quadratique moyenne de l'élément d'alignement d'ensemble donné.
Angle Apex - Angle le plus grand entre deux observations d'un élément d'alignement d'ensemble mesuré. Si un élément d'alignement d'ensemble est mesuré depuis plus de deux pisteurs, l'angle le plus proche de 90° est pris comme angle Apex.
Erreur de pointage - Il s'agit d'une mesure de l'erreur d'angle pour un élément d'alignement d'ensemble donné.
XYZ - Affiche l'emplacement XYZ de l'élément d'alignement d'ensemble.
Écart XYZ - Ces valeurs indiquent l'écart depuis la mesure prise depuis chaque station individuelle par rapport à la valeur best fit correspondante.
Écart 3D - Cette valeur indique l'ampleur de l'écart XYZ.
Statut solution : il équivaut à OK ou FAILED pour indiquer si l'algorithme a pu ou non résoudre l'alignement d'ensemble.
Erreur RMS - Erreur RMS totale de tous les éléments d'alignement d'ensemble.
Variation - Variation de tous les éléments d'alignement d'ensemble combinés.
Avertissements - Des messages spécifiques sont fournis pour aider à adapter la solution d'alignement d'ensemble.
