La méthode d'axe de solide de scanning vous permet de scanner une pièce en spécifiant un plan de coupe sur un axe et en faisant passer le palpeur à travers le plan de coupe. Lors du scanning de la pièce, vous devez faire en sorte que le palpeur et le plan de coupe défini s'entrecroisent autant de fois que nécessaire. PC-DMIS suit alors cette procédure :
PC-DMIS reçoit les données du contrôleur et détermine les deux palpages de données les plus proches du plan de coupe de chaque côté durant l'entrecroisement.
PC-DMIS forme ensuite une droite entre les deux palpages pour percer le plan de coupe.
Le point ainsi percé devient un palpage sur le plan de coupe.
Cette opération s'effectue chaque fois que vous traversez un plan de coupe ; vous obtenez ainsi tous les palpages qui existent sur le plan de coupe.
Appliquez cette méthode pour inspecter plusieurs droites (RACCORD) de scanning en spécifiant un incrément pour l'emplacement du plan de coupe. Après avoir scanné la première ligne, PC-DMIS transfère le plan de coupe à l'emplacement suivant en ajoutant l'emplacement courant à l'incrément. Vous pouvez ainsi continuer le scanning sur la ligne suivante au nouvel emplacement du plan de coupe.
Pour des informations sur les autres contrôles de cet onglet, voir la rubrique « Fonctions communes de la boîte de dialogue Scanning » au chapitre « Scanning de votre pièce » de la documentation PC-DMIS Core.
Pour créer un scanning d'axe de solide :
Sélectionnez l'option Insérer | Scanning | Axe de solide afin d'ouvrir la boîte de dialogue AXE DE SOLIDE.

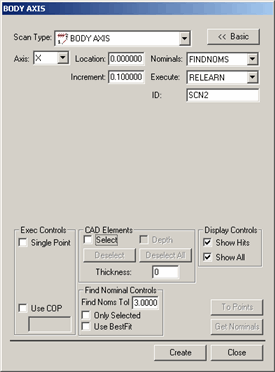

Boîte de dialogue Axe de solide
Entrez un nom personnalisé pour le scanning dans la zone ID si vous ne souhaitez pas conserver le nom par défaut.
Dans la liste Axe, sélectionnez un axe. Les axes disponibles sont X, Y et Z. Le plan de coupe que traversera votre palpeur sera parallèle à cet axe.
Dans la zone Emplacement, indiquez une distance à partir de l'axe défini où se trouvera le plan de coupe.
Dans la zone Incrément, indiquez la distance séparant des plans si vous allez scanner plusieurs plans.
Si vous utilisez un modèle CAO, entrez une tolérance de recherche de valeurs nominales dans la zone de contrôle. Cette valeur détermine à quelle distance le point central de la boule peut se trouver de l'emplacement CAO nominal.
Définissez toute autre option si nécessaire.
Cliquez sur Créer. PC-DMIS insère le scanning de base.
Exécutez votre routine de mesure. Quand PC-DMIS exécute le scanning, la boîte de dialogue Options d'exécution s'ouvre et PC-DMIS attend que les données arrivent du contrôleur.
Faites glisser manuellement le palpeur vers l'avant et vers l'arrière sur la surface à scanner. Lorsque le palpeur s'approche d'un plan de coupe défini, vous entendez un son continu dont le volume augmente jusqu'à ce que le palpeur traverse le plan. Ce signal sonore vous aide à savoir à quel point le palpeur est proche d'un plan de coupe. PC-DMIS accepte les palpages du contrôleur chaque fois que le palpeur traverse le plan défini.
