La méthode de distance fixe de scanning vous permet de réduire les données mesurées en entrant une valeur de distance dans la zone Distance entre palpages. PC-DMIS commence au premier palpage et réduit le scanning en supprimant les palpages plus proches que la distance spécifiée. La réduction de palpages se fait à mesure de l'arrivée des données de la machine. PC-DMIS conserve seulement les points séparés par une distance supérieure aux incréments spécifiés.
Si vous avez spécifié un incrément de 0,5, PC-DMIS conserve uniquement les palpages qui se trouvent au moins à 0,5 unité de distance les uns des autres. Les autres palpages fournis par le contrôleur sont ignorés.
Pour des informations sur les autres contrôles de cet onglet, voir la rubrique « Fonctions communes de la boîte de dialogue Scanning » au chapitre « Scanning de votre pièce » de la documentation PC-DMIS Core.
Pour créer un scanning de distance fixe (écart) :
Sélectionnez l'option Insérer | Scanning | Distance fixe afin d'ouvrir la boîte de dialogue ÉCART FIXE.

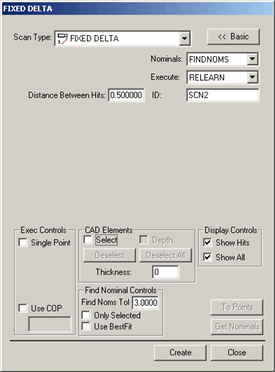

Boîte de dialogue Écart fixe
Entrez un nom personnalisé pour le scanning dans la zone ID si vous ne souhaitez pas conserver le nom par défaut.
Dans la zone Distance entre palpages, entrez la distance que le palpeur devra parcourir avant que PC-DMIS effectue un palpage. Il s'agit de la distance 3D entre les points. Si vous entrez 5 par exemple et que l'unité de mesure est le millimètre, le palpeur doit se déplacer d'au moins 5 mm depuis le dernier point avant que PC-DMIS accepte un palpage du contrôleur.
Si vous utilisez un modèle CAO, entrez une tolérance de recherche de valeurs nominales dans la zone de contrôle. Cette valeur détermine à quelle distance le point central de la boule peut se trouver de l'emplacement CAO nominal.
Définissez toute autre option si nécessaire.
Cliquez sur Créer. PC-DMIS insère le scanning de base.
Exécutez votre routine de mesure. Quand PC-DMIS exécute le scanning, la boîte de dialogue Options d'exécution s'ouvre et PC-DMIS attend que les données arrivent du contrôleur.
Faites glisser manuellement le palpeur sur la surface à scanner. PC-DMIS accepte des palpages du contrôleur séparés par une distance supérieure à celle définie dans la zone Distance entre palpages.
