La méthode de temps fixe de scanning vous permet de réduire les données scannées en entrant un incrément de temps dans la zone Retard entre lectures. PC-DMIS commence au premier palpage et réduit le scanning en supprimant les palpages qui sont lus plus vite que le temps spécifié.
Si vous choisissez un incrément de temps de 0,05 seconde, PC-DMIS ne conserve que les palpages du contrôleur mesurés à un intervalle d'au moins 0,05 seconde. Tous les autres palpages sont exclus du scanning.
Pour des informations sur les autres contrôles de cet onglet, voir la rubrique « Fonctions communes de la boîte de dialogue Scanning » au chapitre « Scanning de votre pièce » de la documentation PC-DMIS Core.
Pour créer un scanning de temps fixe (écart de temps) :
Sélectionnez l'option Insérer | Scanning | Temps fixe afin d'ouvrir la boîte de dialogue ÉCART TEMPS.

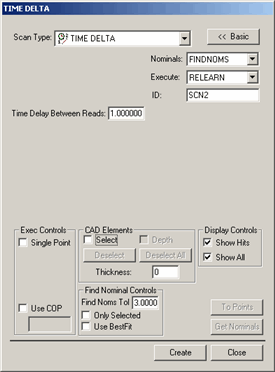

Boîte de dialogue Écart temporel
Entrez un nom personnalisé pour le scanning dans la zone ID si vous ne souhaitez pas conserver le nom par défaut.
Dans la zone Retard entre lectures, entrez le temps en secondes devant s'écouler avant que PC-DMIS effectue un palpage.
Si vous utilisez un modèle CAO, entrez une tolérance de recherche de valeurs nominales dans la zone de contrôle. Cette valeur détermine à quelle distance le point central de la boule peut se trouver de l'emplacement CAO nominal.
Définissez toute autre option si nécessaire.
Cliquez sur Créer. PC-DMIS insère le scanning de base.
Exécutez votre routine de mesure. Quand PC-DMIS exécute le scanning, la boîte de dialogue Options d'exécution s'ouvre et PC-DMIS attend que les données arrivent du contrôleur.
Faites glisser manuellement le palpeur sur la surface à scanner. Chaque fois que le temps écoulé dépasse les valeurs indiquées dans la zone Retard entre lectures, PC-DMIS accepte un palpage du contrôleur.
