L'alignement saut de mouton vous permet de déplacer votre MMT portable en vue de mesurer des pièces hors de portée de votre bras. Avant d'utiliser cette méthode, vous devez connaître les limites de précision de la machine.
Le concept de saut de mouton consiste à mesurer une série d'éléments puis, après avoir déplacé la machine, à les mesurer de nouveau dans le même ordre. Cette opération crée une transformation et la machine fonctionne comme si le système de coordonnées était le même qu'avant le déplacement.
La transformation est indépendante de toutes les routines de mesure et affecte la manière dont la MMT fournit les informations à PC-DMIS. Pour supprimer une transformation de saut de mouton utilisée précédemment, vous devez réinitialiser la fonction de saut de mouton à l'aide du bouton Réinitialiser de la boîte de dialogue.
Les opérations saut de mouton sont disponibles pour certaines machines portables. Ces machines incluent Romer, Faro et Garda. Votre licence LMS ou verrouillage de port doivent également être programmés pour prendre en charge votre machine portable.
L'option de menu Insérer | Alignement | Saut de mouton ouvre la boîte de dialogue Saut de grenouille / Réimplantation.

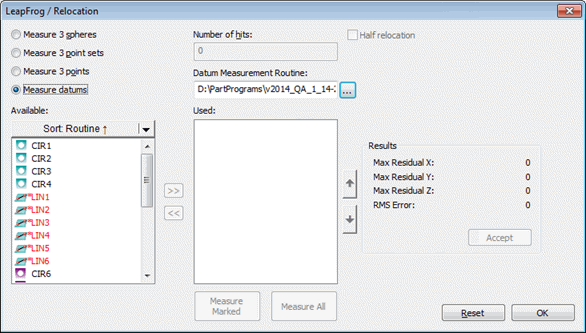

Boîte de dialogue Saut de grenouille / Réimplantation
Les informations sont stockées avec la routine de mesure ayant effectué l'opération saut de mouton.
Une commande Saut de mouton est entrée dans la fenêtre de modification quand vous cliquez sur le bouton Accepter. La ligne de commande dans la fenêtre de modification est :
LEAPFROG/TOG1, NUM, TOG2
TOG1 : le premier paramètre de la commande de saut de mouton est une zone à bascule qui contient les trois types disponibles dans la zone Mesurer 3 de la boîte de dialogue. Ces types sont les suivants :
SPHERES (option Mesurer 3 sphères)
Séries de points (option Mesurer 3 séries de points)
POINTS (option Mesurer 3 points)
DATUMS (Mesurer références)
Ce paramètre peut également avoir la valeur OFF, auquel cas les deux autres ne sont pas affichés. La valeur OFF désactive la translation par saut de mouton.
NUM : ce deuxième paramètre de la commande de saut de mouton sert à définir le nombre de palpages que vous souhaitez effectuer. Il correspond à la zone Palpages dans la boîte de dialogue Saut de grenouille / Réimplantation.
TOG2 : le dernier paramètre de la commande de saut de mouton est une zone à bascule permettant de basculer entre un saut de mouton COMPLET ou PARTIEL. Ce paramètre correspond à l'option Semi-replacement de la boîte de dialogue.
Une fois cette commande exécutée, vous êtes invité à effectuer vos palpages. Une fois ces derniers réalisés, une translation par saut de mouton est activée.
