La commande POINT MANUAL TRIGGER indique à PC-DMIS à accepter uniquement un palpage manuel lorsqu'il se trouve dans la zone de tolérance indiquée.
Lorsque le palpeur est en dehors de la zone du rayon du déclencheur de palpeur, PC-DMIS colorie en jaune la zone du rayon :
Exemple de zone du rayon du déclencheur de palpeur quand le palpeur est en dehors de celle-ci

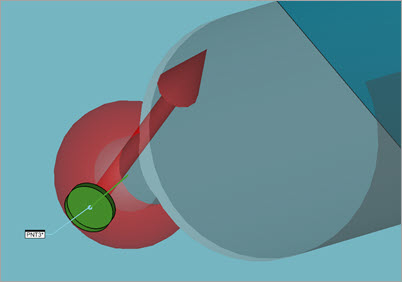

Lorsque le palpeur est à l'intérieur de la zone du rayon du déclencheur de palpeur, le logiciel colorie en verte la zone du rayon :
Exemple de zone du rayon du déclencheur de palpeur quand le palpeur est à l'intérieur de celle-ci
Vous pouvez ajouter une commande POINT MANUAL TRIGGER en cliquant sur le bouton Insérer commande dans la zone Déclenchement manuel de point de l'onglet Options de déclenchement du palpeur dans la boîte de dialogue Réglages des paramètres (appuyez sur F10 pour ouvrir cette boîte de dialogue).
Vous pouvez utiliser cette option avec des machines manuelles ; lorsque PC-DMIS vous invite à effectuer un palpage, déclenchez le palpeur comme vous le souhaitez. Chaque palpeur est ensuite évalué pour voir s'il se trouve dans la zone de tolérance cylindrique. Si ce n'est pas le cas, une erreur s'affiche dans la liste Erreurs de la MMT de la boîte de dialogue Exécution. PC-DMIS vous demande alors d'effectuer à nouveau le palpage. Vous pouvez placer des commandes POINT MANUAL TRIGGER à n'importe quel emplacement standard de la fenêtre de modification.
Cette option ne fonctionne qu'en mode en ligne.
Zone de déclenchement manuel du point dans l'onglet Options de déclenchement du palpeur
Utiliser la tolérance de déclenchement - Cochez cette case pour activer la commande POINT MANUAL TRIGGER. Les commandes dans la fenêtre de modification après la commande POINT MANUAL TRIGGER insérée se servent de la fonctionnalité de déclenchement manuel de point comme défini.
Si vous ne cochez pas cette case et cliquez sur le bouton Insérer commande, PC-DMIS insère la ligne de commande dans la fenêtre de modification sans activer la commande. La fonction de rayon de déclenchement ne fonctionne que si cette option est activée.
Rayon de déclenchement - Cette zone contient une valeur de rayon de tolérance. Lorsque le palpeur est déclenché, PC-DMIS vérifie s'il se trouve dans la zone de tolérance. Si tel est le cas, le palpage est accepté. Dans le cas contraire, vous devez en effectuer un autre.
Insérer commande - Cliquez sur le bouton Insérer commande pour insérer la commande POINT MANUAL TRIGGER dans la fenêtre de modification pour la routine de mesure en cours, avec les options suivantes.
Cette ligne de commande est comme suit :
POINT MANUAL TRIGGER/ TOG1, RAD
TOG1 - Cette zone à bascule correspond à la case à cocher On. La valeur indique ON ou OFF.
RAD - Cette zone de rayon contient la valeur pour la zone de tolérance et correspond à la zone Rayon de déclenchement. Cette valeur représente la distance depuis le point actuel où PC-DMIS accepte le palpage.
