Pour un dispositif à bras portable, suivez cette procédure afin de mesurer un point sur une surface supérieure. Utilisez l'arbre du palpeur pour la compensation du palpeur :
Placez le palpeur sur la surface supérieure avec l'arbre du palpeur debout à l'emplacement du point (B), perpendiculaire à la surface. Le point est compensé dans la direction (A) de l'arbre du palpeur.
Position correcte (gauche) et Position incorrecte (droite)
Sur le bras, appuyez sur le bouton Hit.
Sur le bras, appuyez sur le bouton Done. Le point mesuré a été ajouté à la fenêtre de modification.
Avec le point en surbrillance, appuyez sur F9 pour ouvrir la boîte de dialogue Point mesuré.

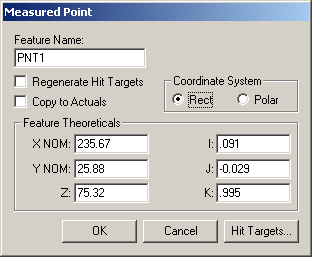

Exemple de point mesuré montrant le vecteur de palpage pointant vers le haut
Les valeurs IJK dans l'exemple pointent généralement vers le haut (0,0,1). Ces valeurs doivent normalement correspondre au vecteur de surface à l'emplacement du point.
Veillez à bien tenir le palpeur perpendiculaire à la surface lors du palpage de points quand vous palpez des points isolés.
