Quand vous mesurez des éléments auto de contact, l'ID et le nombre de palpages apparaissent dans l'écran au poignet. Le nombre de palpages correspond au palpages pris, suivi du nombre requis. Par exemple, 0/4 signifie que 0 a été pris et que 4 sont requis.
Palpages d'exemples
Quand l'élément auto de contact contient des palpages exemples, ces derniers sont d'abord mesurés, puis les palpages de l'élément. Le nombre de palpages exemples est accompagné d'un astérisque (*) et l'écran au poignet le met en évidence en jaune pour montrer qu'il s'agit de la mesure active. L'écran met à jour le nombre de palpages pris lors du processus de mesure.
Au terme de toutes les mesures des palpages exemples, le nombre de palpages devient vert.
Écran au poignet RA8 pour un élément auto de contact - palpages exemples
Palpages d'éléments
Au terme des palpages exemples, le nombre de palpages d'éléments devient jaune pour montrer qu'il s'agit de la mesure active. L'écran au poignet met à jour le nombre de palpages pris lors du processus de mesure. Une fois le nombre requis de palpages pris, ce nombre devient vert.

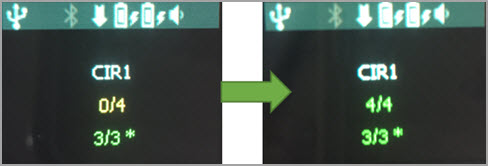

Écran au poignet RA8 pour un élément auto de contact - palpages d'éléments
Vous pouvez terminer la mesure d'un élément avec le bouton de bras approprié.
L'écran au poignet montre la forme et la taille de l'élément pendant dix secondes, ou tant que vous ne lancez pas la mesure suivante.
Écran au poignet RA8 pour un élément auto de contact - palpages d'éléments terminés
