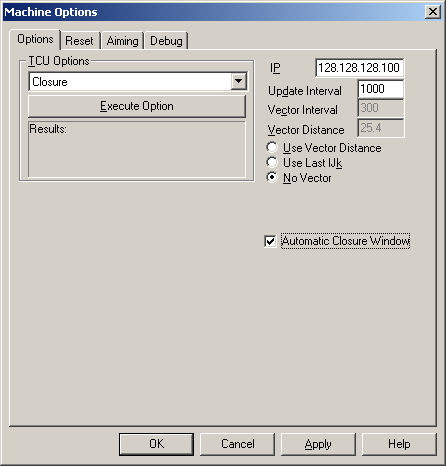

Boîte de dialogue Options de la machine - onglet Options
L'onglet Options permet d'exécuter diverses options TCU (Tracker Control Unit) et de configurer la communication et d'autres paramètres. Des options TCU sont aussi disponibles comme éléments de menu.
Options TCU : cette zone vous permet d'exécuter les options suivantes :
Fermeture - Ouvre la fenêtre Fermeture. Voir la rubrique « Utilisation de la fenêtre de fermeture ».
Origine - Pointe le pisteur de laser à l'origine.
Déconnexion - Déconnecte du pisteur SMX.
Connexion - Connecte au pisteur SMX.
Moteurs activés - Engage les moteurs horizontal et vertical de la tête du pisteur pour permettre un mouvement manuel de la tête du pisteur.
Moteurs désactivés - Libère les moteurs horizontal et vertical de la tête du pisteur pour arrêter un mouvement manuel de la tête du pisteur.
Vérifications opérationnelles - Voir « Exécution de vérifications opérationnelles ».
Boîtier pisteur - Ouvre la boîte de dialogue Boîtier pisteur pour configurer le pisteur laser Faro. Pour des détails, voir la documentation de votre pisteur Faro.
Réveil - Vous permet de fixer une heure pour allumer le laser.

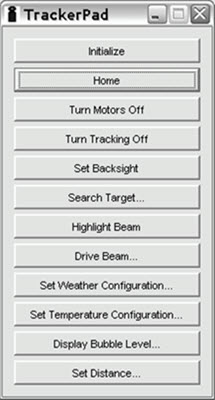

Les options TCU sont plus facilement disponibles dans le menu/la barre d'outils du pisteur.
Adresse IP - Indique l'adresse IP du contrôleur de votre pisteur laser (par défaut, 128.128.128.100).
Intervalle màj - Indique l'intervalle de temps en millisecondes auquel le système vérifie les niveaux et fait des mises à jour.
Intervalle de vecteur -
Distance de vecteur - Définit la distance dont vous avez besoin pour déplacer le palpeur T/réflecteur de l'emplacement du palpage avant que le logiciel ne prenne un « palpage tiré ».
Exemple de distance et de déplacement du vecteur
« Palpage tiré » - change le vecteur pour celui de la droite entre l'emplacement où vous avez d'abord appuyé sur le bouton de palpage (à l'emplacement du « palpage normal ») à l'emplacement où vous relâchez le bouton de palpage. Cette droite doit être plus longue que la Distance du vecteur utilisé pour enregistrer avec succès un « palpage tiré ».
« Palpage normal » - un « palpage normal » est pris quand on appuie et relâche le bouton de palpage au même endroit.
Option vecteur - Choisissez l'une des options suivantes pour le vecteur :
Utiliser distance vecteur - Vous permet de générer le vecteur avec un « palpage tiré ».
Utiliser dernier IJK - Utilise les mêmes valeurs de vecteur IJK du dernier point mesuré.
Aucun vecteur - Si cette option est sélectionnée, vous pouvez générer des données de scanning lorsque vous maintenez un bouton enfoncé sur T-Probe.
Case à cocher Fenêtre à fermeture auto - Quand elle est cochée, la fenêtre Fermeture s'ouvre automatiquement si le réflecteur est très proche de l'origine (le nid).
