Vous pouvez définir les propriétés des scanners Leica T-Scan depuis l'onglet Options du palpeur de la boîte de dialogue Réglages des paramètres (Modifier | Préférences | Paramètres).

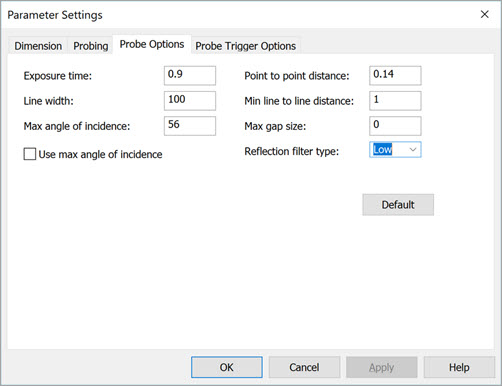

Boîte de dialogue Réglages des paramètres – onglet Options du palpeur
Les options disponibles sont :
Temps d'exposition - Cette option définit le temps que prend la caméra de T-Scan pour l'exposition. Vous pouvez régler le temps d'exposition selon l'objet que vous voulez mesurer. Pour les objets clairs, prenez des temps d'exposition courts (entre 0,25 et 5 ms). Pour les objets foncés, prenez des temps d'exposition plus longs (jusqu'à 20 ms).
Largeur de ligne - Vous pouvez réduire la largeur de ligne de scanning jusqu'à 40 % de la largeur maximum. Si vous choisissez une largeur de ligne inférieure, vous pouvez réduire la fréquence de ligne.
Angle d'incidence max - Cette option définit l'angle maximum d'incidence entre le rayon laser et la surface de l'objet. Le logiciel de l'interface T-Scan rejette tout point mesuré dépassant cette valeur. Plus la valeur est faible, moins le logiciel récupère de données, mais la qualité des données est accrue.
Case à cocher Utiliser l'angle d'incidence - Cochez cette case pour appliquer un filtre aux données. Le filtre supprime les points mesurés avec un angle d'incidence dépassant la valeur Angle d'incidence max indiquée. Le fonctionnement de ce filtre est décrit dans la description Angle d'incidence max ci-dessus.
Distance entre points - Cette option indique la distance séparant deux points consécutifs dans une ligne de scanning. Les valeurs valides sont comprises entre 0,035 et 10 mm inclus.
Distance min entre droites - Cette option indique la distance minimum séparant deux lignes de scanning consécutives. Les valeurs valides sont comprises entre 0 et 50 mm inclus.
Taille d'écart max - Si des écarts apparaissent dans une ligne de scanning, ils peuvent être comblés automatiquement via interpolation. Cette option indique la taille d'écart maximum jusqu'à laquelle le logiciel comble automatiquement un écart.
Type de filtre de réflexion - Les options disponibles sont : Standard, Faible, Moyen et Élevé. Sélectionnez le réglage correspondant le mieux aux propriétés réflectives de votre objet.
Bouton Par défaut - Cliquez dessus pour réinitialiser les options dans l'onglet Options du palpeur à leurs valeurs par défaut.
Une fois vos modifications faites, cliquez sur le bouton Appliquer. PC-DMIS ajoute les réglages dans votre routine de mesure.
Exemple de réglages Options du palpeur ajoutés à votre routine de mesure dans la fenêtre de modification :
OPTIONPROBE/,PT2PTDISTANCE=0.14,LINE2LINEDIST=1,
MAXANGLE=56,USEMAXANGLE=1,FILTERTYPE=1,EXPOSURETIME=0.9,
MAXGAPSIZE=0,LINEWIDTH=100
